上海川沪阀门有限公司专业生产电动球阀。上海川沪阀门历尽多年研发电动执行机构、精小型电动执行机构、防爆型电动执行机构,使每一个电动执行器都达到性能稳定,可操作性高、调节精度好等特点,和各种形式球阀完美匹配。开发出一系列电动开关型球阀、电动调节型球阀、电动超薄球阀、电动法兰球阀等品牌产品。川沪阀门生产出的电动球阀具有性能稳定、结构紧凑、重量轻、使用方便等特点。不断汲取客户反馈的信息,改善调节阀阀门的各项性能参数,努力达到每一个电动球阀都是精品,每一个川沪品牌的电动球阀都是性能可靠的产品。电话:021-5186 3046


电动球阀执行机构-普通型

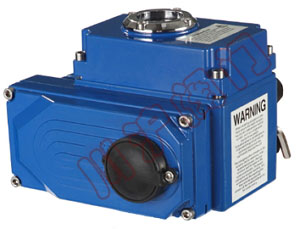

电动球阀执行机构 CHV 精小型电动执行机构,用于控制0°~270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热,轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,大输出扭距达4000N·m。
普通型电动执行机构 产品特点:
1.壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型供选择。
2.全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。
3.指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
4.用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
5.底部安装尺寸符合ISO5211/ DIN3337国际标准,孔成双四方形便于带方杆的阀线性或45°转角安装,适应性强。可以垂直安装,也可以水平安装。
6.控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。
7.手柄的设计保证安全可靠、省力、体积小。不通电时,扳动手柄可进行手动操作。不用手动时,将板手置于板手夹内,方便使用。
8.机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。
详细信息:CHV 精小型电动执行机构样本下载|说明书下载

电动球阀执行机构-防爆型

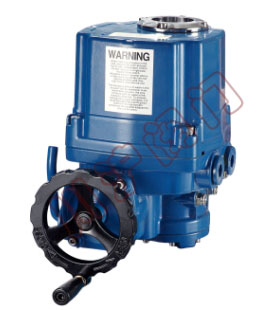

电动球阀执行机构 电动防爆型执行机构,默认防爆等级为ExdII BT4(其他防爆等级需要订制),以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC 电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,大输出扭距达4000N·m。用于控制0°~270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热,轻工等各行业中。
防爆型电动执行机构 产品特点:
1.壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型和防爆型供选择。
2.全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。
3.智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。
4.手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的状况下,电动执行器将保持永久手动状态)

型号 大输出扭距 动作时间
60/50HZ
大轴径 电机F级 额定电流(A)50HZ 手轮转数 重量
单相 三相
N·m 90° mm W 110V 220V 380V 440V N kg
HQ-008 80 13/16 φ20 15 1.20 0.45 N/A N/A 10 7.4
HQ-015 150 21/25 φ22 40 1.65 0.88 0.31 0.30 11 13
HQ-020 200 21/25 φ22 40 1.67 0.89 0.31 0.30 11 13
HQ-030 300 26/31 φ35 40 1.85 0.92 0.35 0.34 13.5 23
HQ-050 500 26/31 φ35 90 3.60 1.55 0.59 0.58 13.5 24
HQ-060 600 26/31 φ35 90 3.65 1.60 0.60 0.59 13.5 24
HQ-080 800 31/37 φ45 180 4.10 2.15 0.85 0.79 16.5 29
HQ-120 1200 31/37 φ45 180 4.20 2.35 0.87 0.81 16.5 29
HQ-200 2000 93/112 φ65 180 4.10 2.15 0.85 0.79 49.5 78
HQ-300 3000 93/112 φ65 180 4.20 2.35 0.87 0.81 49.5 78

详细信息:防爆型电动执行机构样本下载|说明书下载

电动球阀阀体选型-法兰球阀

电动球阀阀体-法兰球阀 电动法兰球阀是由电动执行机构和法兰球阀(见示意图)组成。根据客户需求可以是调节型(输入输出信号4-20mA)或开关型。球阀阀芯也根据具体使用情况可以分别选用O型球阀或V型球阀。O型球阀:可起调节和切断作用,常用于两位式控制。它流路简单,全开时完全形成直管通道,压力损失小,特别适用 于高粘度、悬浮液、纸浆等流体场合。密封可靠,泄漏量很小,软密封球阀可达到气泡级密封。V型球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中佳的,流量特性是等百分比的,可调比达100:1。它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。
电动法兰球阀,电动执行器与阀门采用直联方式,外形精巧美观。电动法兰球阀可采用多种阀座,常温型采用四氟密封,高温型可采用对位聚苯或金属硬密封,具有磨擦系数低、操作力矩小、泄露量高可达零泄露等优点,多种阀座材料可供选择,适应范围更广。电动法兰球阀根据结构可分为电动硬密封球阀和电动软密封球阀两种。
详细信息:电动法兰球阀样本下载|说明书下载

电动球阀阀体选型-三通球阀

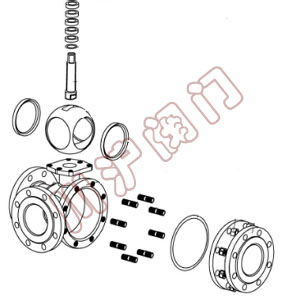

电动球阀阀体-三通球阀 电动三通球阀是由精小型电动执行器及三通球阀组成,是一种旋转类切断、调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。电动三通球阀以220V单相交流电为动力源,接受控制系统的开关信号,通过单相电源切换驱动可逆单相齿轮减速机,使球阀按规定要求对管路进行切换。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好,它能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭。四阀座密封电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
电动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
详细信息:电动三通球阀样本下载|说明书下载

电动球阀阀体选型-内螺纹球阀

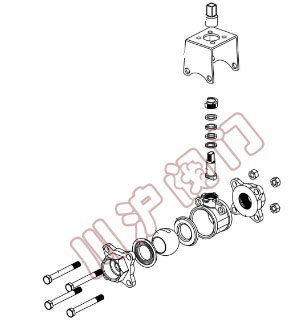

电动球阀阀体-内螺纹球阀 电动内螺纹球阀角行程电动执行器及内螺纹球阀组成,适用于两位切断、调节的场合。内螺纹电动球阀阀体与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。内螺纹电动球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
内螺纹电动球阀配用的执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性, 可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,内螺纹电动球阀特别适合于介质是粘稠,含颗粒,纤维性质的场合。
电动内螺纹球阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。
详细信息:电动内螺纹球阀样本下载|说明书下载

电动球阀阀体选型-超薄球阀

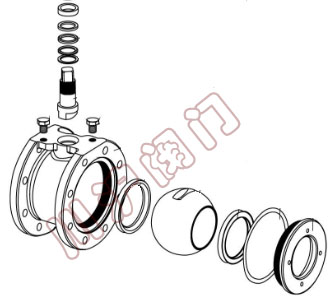

电动球阀阀体-超薄球阀 电动超薄球阀电动超薄球阀是有电动角行程执行机构和超薄球阀组成。电动执行机构可以是开关型和调节型,电动超薄球阀输入输出信号4-20mA。超薄球阀,阀体材质根据客户使用工况选型,阀体材质可以是铸钢和不锈钢材质。电动超薄球阀具有结构紧凑,重量轻,电动执行机构精小,性能稳定等特点。电动超薄球阀根据不同的参数,选型不同,可以是电动铸钢超薄球阀、电动不锈钢超薄球阀、电动开关型超薄球阀、电动调节型超薄球阀等。
电动超薄(对夹)球阀和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。通常电动超薄球阀适用于安装位置比较短的场合。电动对夹球阀配用的CH系列执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。 电动超薄球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。
详细信息:电动超薄球阀样本下载|说明书下载

电动球阀阀体选型-偏心球阀

电动球阀阀体-偏心球阀 电动偏心球阀 是由角行程电动执行器及和偏心半球阀组成,执行器采用一体化结构,电动执行机构内置伺服系统,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流动,电动偏心半球阀具有良好的稳定性。其次,还有流量大,可调范围广等特点。
1.不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力"突变"的影响; 2.具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
3.防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4.当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
5.适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
电动偏心半球阀(凸轮挠曲调节阀)广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
详细信息:电动偏心球阀样本下载|说明书下载

更多电动球阀选型信息,请咨询上海川沪阀门有限公司销售部 联系我们
