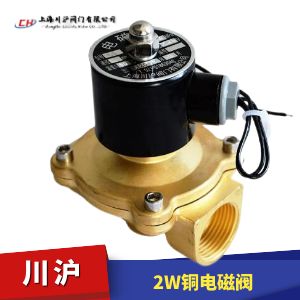

2W铜电磁阀图片

2W铜电磁阀 型号:2W

2W铜电磁阀是电磁阀中的一种,是自动控制系统中常见的管路开关原件,被广泛应用于石油、化工、冶金、纺织、食品、造船、医疗、环境及其他各行业部门的管路装置中,完成系统中气体、水、液体、油类(≤4°E)等介质的自动控制,实现节能和程序控制的自动化。

选型备注
2W铜电磁阀根据使用环境分为普通型和防爆型,默认为普通型。
2W铜电磁阀根据使用介质分为常闭型和常开型,默认为常闭型。
2W铜电磁阀电压有DC24V、AC220V等电压,默认为AC220V。

2W铜电磁阀 技术参数

工作介质 煤气、液化气、空气、水、油(粘度≤4°E)
介质温度(℃) ≤80
公称压力(MPa) 1.0
工作压力(MPa) 0~1.0 0.1-1.0
电源电压  AC220V其余规格可作特殊订货
额定流量系数(KV)  按JB/T7352-94规定
泄漏量(ml/min)  按JB/T7352-94·F规定
公称通径(mm) 3 4 5 6 8 10 15 20 25
功耗(VA) 17

2W铜电磁阀 型号编制

2W铜电磁阀型号编制

2W铜电磁阀 结构图

2W铜电磁阀结构图

2W铜电磁阀 安装尺寸

公称通径

DN

外形尺寸 螺纹连接
H L G
3 75 40 1/8
4 75 40 1/4
5 75 40 1/4
6 85 52 3/8
8 85 52 3/8
10 117 69 3/8
15 117 69 3/8
20 123 73 3/4
25 134 99 1
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要2W铜电磁阀产品详细样本。
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀(材质黄铜、内螺纹连接、电源电压AC220V或DC24V)
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀(材质不锈钢、内螺纹连接、电源电压AC220V或DC24V)
  • 膜片式电磁阀
  • 电磁阀
    膜片式电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质碳钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、带散热片、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质碳钢、法兰连接、防爆型、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、防爆型、电源电压AC220V或DC24V)
  • 蒸汽电磁阀
  • 电磁阀
    蒸汽电磁阀(材质不锈钢、法兰连接、电源电压AC220V或DC24V)
  • 煤气电磁阀
  • 电磁阀
    煤气电磁阀(材质碳钢、法兰连接、电源电压AC220V或DC24V)
  • 高温电磁阀
  • 电磁阀
    高温电磁阀(材质碳钢、法兰连接、超高温型、电源电压AC220V或DC24V)
  • 高温电磁阀
  • 电磁阀
    高温电磁阀(材质不锈钢、法兰连接、超高温型、电源电压AC220V或DC24V)
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀(材质铝合金、内螺纹连接、电源电压AC220V或DC24V)
  • 脉冲电磁阀
  • 电磁阀
    脉冲电磁阀(材质铝合金、内螺纹连接、电源电压AC220V或DC24V)
电磁阀说明书 下载

2W铜电磁阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

2W铜电磁阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求

订货须知

1、订货时请注明型号,公称通径,公称压力,工作介质,工作压差,介质温度,电源电压及频率,介质粘度。

2、电磁阀一般工作电压为220V,电压波动量为85%~110%的额定电压,如果超过此范围,请订货时注明电压的波动量,其他规格电源电可做特殊订货。

3、阀门的开通时间达12小时/天以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。

安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,须定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置。如图(三)当电磁倒安装在支路时,电磁阀的口径应比主管道上的阀门口径小,如图(四)分路装置。注意:支路上的阀门平时须关闭。

4、安装电磁阀前,管道必须清洗干净。建议阀前安装过滤器,蒸汽管路交装疏水阀。

5、不要将阀安装于管道低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

6、普通型不可在爆作危险场合使用。

7、在管道刚性不足情况下,建议把阀前后管子用支架固定,以防电磁阀工作时引起振动。

8、在安装前,要注意看清户品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

9、电磁阀前后管道上:需装压力表,以使观察管道压力。

使用保养

1、建议使用单位指派专人负责使用保养。

2、电磁阀安装后,须通入介质试动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物,注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下,不用时,应将内部及零件拭净并用压缩空气吹净贮存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内,当工作压力超过额定压力或工作压差超过额定压差时,电磁阅要停止使用,关闭前后手动阀,以防电磁阀爆炸和泄漏。
