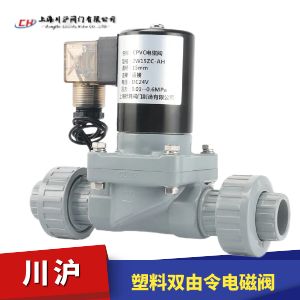

双由令塑料电磁阀2WZP是电磁阀中的一种，阀体材质采用UPVC、PPH、CPVC塑料，流体与金属部件(动铁芯、弹簧)完全隔离，实现了结构上真正的耐腐蚀;活塞取代膜片，电磁阀使用寿命大大增长;先导孔孔径超大，路径短且直，不易被颗粒物、沉淀物或流体中的结晶物堵塞(水中的泥沙、卤水中的结晶盐)嵌入式密封结构，密封性能更加靠。双由令塑料电磁阀流量孔径为标准值，满足相对应的流量要求。双由令塑料电磁阀对流体中的颗粒物、沉淀物适应性强，应用在污水处理、农林灌溉、海水淡化、海水养殖。工业过程中的酸性、碱性流体尤其在如磷酸等易结晶流体方面具有明显的优势。
选型备注
双由令塑料电磁阀根据使用环境分为普通型和防爆型，默认为普通型。
双由令塑料电磁阀根据使用介质分为常闭型和常开型，默认为常闭型。
双由令塑料电磁阀电压有DC24V、AC220V等电压，默认为AC220V。
| 产品型号Model | 2W15ZP | 2W20ZP | 2W25ZP | 2W32ZP | 2W40ZP | 2W50ZP | |
| 通量孔径Orifice(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| C, 镇CV value | 4 | 5.5 | 13 | 17 | 25 | 40 | |
| 介 质Fluid medium | 弱酸弱碱(气体、液体) 10%以下的硫酸、盐酸 | ||||||
| 介质温度 Workingtemperature |
Max.+50℃ | ||||||
| 使用压力Working pressure | 0.01～0.6(MPa) 0.01～1.0(MPa) | ||||||
| 耐压强度compressive strength |
1.2(MPa) | ||||||
| 密封材质Seal | EPDM、FKM | ||||||
| 电 压 Voltage |
AC220V | 15W | 启动：200W 保持：5W |
启动：350W 保持：10W |
|||
| DC24V | 16W | 28W | 启动：75W 保持：25W |
||||

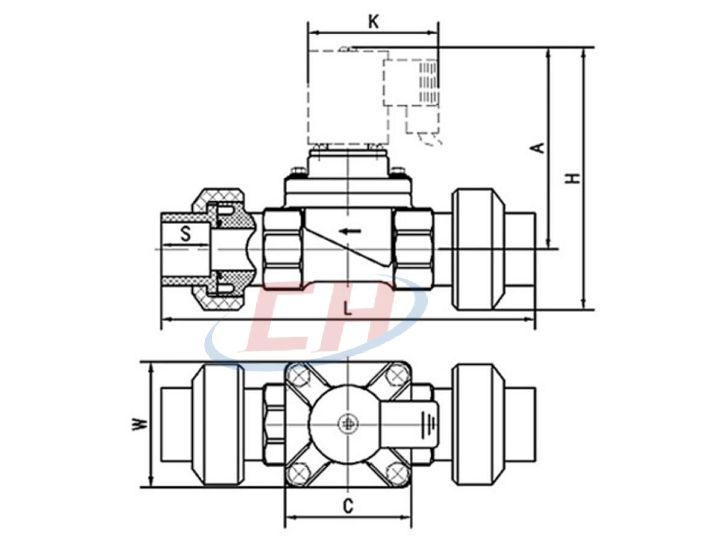

| 产品型号 ModeL |
联接方式 Connection Port |
外型尺寸OveralI Dimension(mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| L | H | W | C | A | K | D | ||
| 2W15ZP | G1/2 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | φ64 |
| 法兰flange | 108 | |||||||
| 2W20ZP | G3/4 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | φ75 |
| 法兰flange | 125 | |||||||
| 2W25ZP | G1 | 100 | 147 | 74 | 74 | 26 | 92 | φ85 |
| 法兰flange | 152 | |||||||
| 2W32ZP | G₁4 | 120 | 171 | 94 | 94 | 30 | 94 | 中100 |
| 法兰flange | 183 | |||||||
| 2W40ZP | G | 130 | 180 | 94 | 94 | 32.5 | 94 | φ110 |
| 法兰flange | 201 | |||||||
| 2W50ZP | G2 | 172 | 225 | 155 | 155 | 42 | 94 | φ125 |
| 法兰flange | 272 | |||||||
| 电磁阀说明书 | 下载 |
|---|
订货须知
1、订货时请注明型号，公称通径，公称压力，工作介质，工作压差，介质温度，电源电压及频率，介质粘度。
2、电磁阀一般工作电压为220V，电压波动量为85%~110%的额定电压，如果超过此范围，请订货时注明电压的波动量，其他规格电源电可做特殊订货。
3、阀门的开通时间达12小时/天以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。
安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置。如图(三)当电磁倒安装在支路时，电磁阀的口径应比主管道上的阀门口径小，如图(四)分路装置。注意：支路上的阀门平时须关闭。
4、安装电磁阀前，管道必须清洗干净。建议阀前安装过滤器，蒸汽管路交装疏水阀。
5、不要将阀安装于管道低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。
6、普通型不可在爆作危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。
8、在安装前，要注意看清户品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道上：需装压力表，以使观察管道压力。
使用保养
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物，注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下，不用时，应将内部及零件拭净并用压缩空气吹净贮存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内，当工作压力超过额定压力或工作压差超过额定压差时，电磁阅要停止使用，关闭前后手动阀，以防电磁阀爆炸和泄漏。
