电动通风蝶阀

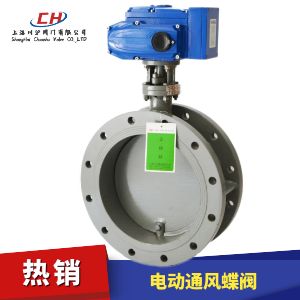

电动通风蝶阀 型号:CHD941W

电动通风蝶阀由角行程电动执行机构和蝶阀组成,它与电动单元组合仪表配合使用。电动通风蝶阀具有结构简单、口径大、重量轻、操作方便等优点。电动通风蝶阀广泛应用于冶金、电站石油、化工等部门。电动通风蝶阀适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。

附件选型
电动通风蝶阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动通风蝶阀 技术参数

公称通径mm 50~1200
公称压力(MPa) PN0.1、0.25、0.6、1.0
介质温度℃ -40~+450(钢板卷焊),+450以上(不锈钢板卷焊)
转角范围 0-90度
流量特性 近似百分比
法兰标准 GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
配置执行机构 可配PSQ、HQ、UNIC、361RS、CHV等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动通风蝶阀 零部件参数

零件名称 材料
阀体 碳钢(卷焊焊接)、不锈钢(卷焊加工)
蝶板 碳钢、不锈钢
阀杆 2Cr13、不锈钢
填料 PTFE、柔性石墨

电动通风蝶阀 技术规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.1 0.25 0.6 1.0
试验压力 强度试验 0.15 0.375 0.9 1.5
密封试验 0.11 0.025 0.66 1.1
低压气密试验 0.5~0.7
适用介质 空气、废气等介质

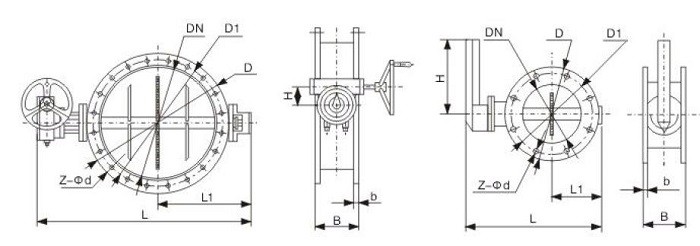

电动通风蝶阀 结构图

电动通风蝶阀结构图

电动通风蝶阀 安装尺寸

DN D D1 B b Z-Φd L1 L H 型号
50 140 110 100 8 4-Φ13 70 230 200 手柄式
100 210 170 110 12 4-Φ18 116 270
150 265 225 8-Φ18 141 330
200 320 280 140 16 8-Φ18 170 390
250 375 335 12-Φ18 197 440 215
300 440 395 170 12-Φ22 220 515
350 490 445 12-Φ22 250 565
400 540 495 190 16-Φ22 270 630 310
450 595 550 16-Φ22 300 680
500 645 600 20 20-Φ22 325 730 105 S-02
600 755 705 210 20-Φ26 510 1006
700 860 810 24-Φ26 560 1118
800 975 920 24-Φ28 618 1300 120 S-03
900 1075 1020 250 24-Φ28 668 1400
1000 1175 1120 28-Φ28 718 1500
1200 1375 1320 32-Φ30 818 1720 150 S-04
1400 1575 1520 300 36-Φ30 918 1920
1500 1690 1630 24 38-Φ30 1000 2010
1600 1790 1730 40-Φ30 1050 2110
1800 1990 1930 44-Φ30 1150 2410 180 S-05
2000 2190 2130 48-Φ30 1250 2610
2200 2405 2340 350 28 52-Φ33 1350 2660 210 S-06
2400 2605 2540 56-Φ33 1450 3060
2500 2705 2640 56-Φ33 1553 3200 250 S-07
2600 2805 2740 60-Φ33 1655 3300
2800 3030 2960 400 30 64-Φ36 1755 3500
3000 3230 3160 68-Φ36 1760 3700
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动通风蝶阀产品详细样本。
