电动高温通风蝶阀

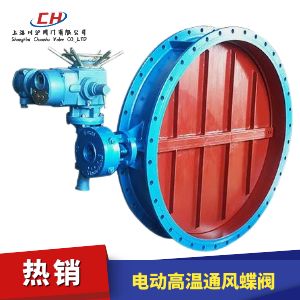

电动高温通风蝶阀 型号:CHD941W

电动高温通风蝶阀为垂直板式中线蝶阀,阀体材质选用碳钢或不锈钢材料卷焊而成,适合低压、大口径、通风或尾气处理场合使用,与多回传型电动执行器相连接后,可以控制阀门的开关或者调节(输入输出信号4-20mA)管道介质流量大小。电动高温通风蝶阀适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。

附件选型
电动高温通风蝶阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动高温通风蝶阀 技术参数

公称通径mm 50~1200
公称压力(MPa) PN0.1、0.25、0.6、1.0
介质温度℃ -40~+450(钢板卷焊),+450以上(不锈钢板卷焊)
转角范围 0-90度
流量特性 近似百分比
法兰标准 GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品)
配置执行机构 可配PSQ、HQ、UNIC、361RS、CHV等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动高温通风蝶阀 零部件参数

零件名称 材料
阀体 碳钢(卷焊焊接)、不锈钢(卷焊加工)
蝶板 碳钢、不锈钢
阀杆 2Cr13、不锈钢
填料 PTFE、柔性石墨

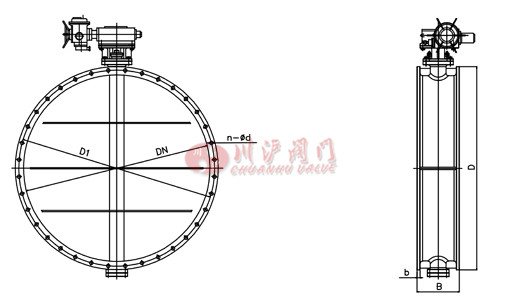

电动高温通风蝶阀 结构图

电动高温通风蝶阀结构图

电动高温通风蝶阀 外形尺寸

DN D1 D B b n-d
DN200 280 320 140 14 8—18
DN250 335 375 140 14 12-18
DN300 395 440 170 14 12-22
DN400 495 540 190 16 16-22
DN500 600 645 190 18 16-22
DN600 705 755 210 20 20-26
DN700 810 860 210 20 24-26
DN800 860 900 210 20 24-30
DN900 1020 1075 250 20 24-30
DN1000 1120 1175 250 22 28-30
DN1200 1320 1375 250 24 32-30
DN1400 1520 1575 300 24 36-30
DN1500 1620 1675 300 24 40-30
DN1600 1730 1790 300 24 40-30
DN1800 1930 1990 300 24 44-30
DN2000 2130 2190 300 24 48-30
DN2200 2340 2405 300 24 52-33
DN2400 2540 2605 350 26 56-33
DN2500 2640 2705 350 26 56-33
DN2600 2740 2805 350 26 60-33
DN2800 2960 3030 350 30 64-34
DN3000 3160 3230 400 34 68-36
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动高温通风蝶阀产品详细样本。
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质不锈钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质碳钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质不锈钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、对夹连接、配调节型电动执行器)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、法兰连接、配开关型电动执行器)
  • 电动塑料蝶阀
  • 电动蝶阀
    电动塑料蝶阀(材质UPVC、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动衬胶蝶阀
  • 电动蝶阀
    电动衬胶蝶阀(材质碳钢衬胶、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动衬氟蝶阀
  • 电动蝶阀
    电动衬氟蝶阀(材质碳钢衬氟、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动真空蝶阀
  • 电动蝶阀
    电动真空蝶阀(材质不锈钢、对夹连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配智能一体化电动执行器、带遥控器)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质不锈钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、带高温支架、适合高温烟气中使用)
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质碳钢、四氟密封、配开关型电动执行器、带无源触点反馈)
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质不锈钢、四氟密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、四氟密封、配防爆型电动执行器、开关型带触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、三偏心硬密封、配防爆型电动执行器、开关型带触点反馈)

电动高温通风蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动高温通风蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
