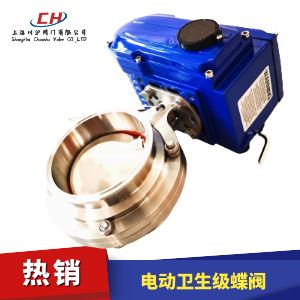

电动卫生级蝶阀
阀体材质 304不锈钢、316不锈钢
公称通径 19~102mm
压力范围 PN1.0MPa
密封形式 硅胶密封(-40~80℃)
连接方式 卡箍式
适用介质 纯水、饮料、啤酒、卫生溶液介质等
控制方式 ON-OFF(开关型)、4-20mA(调节型)
执行机构 普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)

电动卫生级蝶阀 型号:CHD981X

电动卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无节制积存区域,不会产生潜在的污染。快速拆装阀门,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方面等优点。

附件选型
电动卫生级蝶阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动卫生级蝶阀 技术参数

通径 DN(mm) 19-102
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
试验压力 密封试验 0.66 1.1 1.76
试验压力 气密封试验 0.6 0.6 0.6
驱动形式 电传动
连接方式 快装式

电动卫生级蝶阀 零部件参数

零件名称 材料
阀体 304、304L、316、316L
蝶板 304、304L、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟

电动卫生级蝶阀 结构图

电动卫生级蝶阀结构图

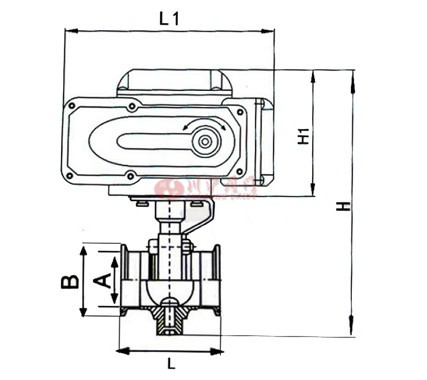

电动卫生级蝶阀 外形尺寸

规格 A B H H1 L L1 重量KG
c19 16.1 50.5 237 132 66 178 3.9
c25 22.4 50.5 237 132 66 178 3.8
c32 28.8 50.5 237 132 66 178 3.7
c38 35.1 50.5 237 132 70 178 3.8
c51 47.8 64 262 132 70 178 4.1
c63 59.5 77 277 132 76 178 4.5
c76 72.2 91 287 132 80 178 4.8
c89 85 106 300 132 84 178 5.5
c102 97.6 119 317 132 85 178 6
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动卫生级蝶阀产品详细样本。
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质不锈钢、橡胶密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质碳钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动调节蝶阀
  • 电动蝶阀
    电动调节蝶阀(材质不锈钢、橡胶密封、配调节型电动执行器、输入输出信号4-20mA)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动蝶阀
  • 电动蝶阀
    电动蝶阀(材质碳钢、橡胶密封、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、对夹连接、配调节型电动执行器)
  • 电动硬密封蝶阀
  • 电动蝶阀
    电动硬密封蝶阀(材质碳钢、三偏心硬密封、法兰连接、配开关型电动执行器)
  • 电动塑料蝶阀
  • 电动蝶阀
    电动塑料蝶阀(材质UPVC、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动衬胶蝶阀
  • 电动蝶阀
    电动衬胶蝶阀(材质碳钢衬胶、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动衬氟蝶阀
  • 电动蝶阀
    电动衬氟蝶阀(材质碳钢衬氟、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 电动真空蝶阀
  • 电动蝶阀
    电动真空蝶阀(材质不锈钢、对夹连接、配开关型电动执行器,带无源触点反馈)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配智能一体化电动执行器、带遥控器)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质不锈钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动通风蝶阀
  • 电动蝶阀
    电动通风蝶阀(材质碳钢、法兰连接、带高温支架、适合高温烟气中使用)
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质碳钢、四氟密封、配开关型电动执行器、带无源触点反馈)
  • 电动四氟蝶阀
  • 电动蝶阀
    电动四氟蝶阀(材质不锈钢、四氟密封、对夹连接、配开关型电动执行器、带无源触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、四氟密封、配防爆型电动执行器、开关型带触点反馈)
  • 防爆型电动蝶阀
  • 电动蝶阀
    防爆型电动蝶阀(材质碳钢、三偏心硬密封、配防爆型电动执行器、开关型带触点反馈)

电动卫生级蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动卫生级蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
