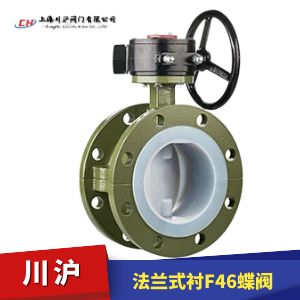

法兰式衬F46蝶阀图片

法兰式衬F46蝶阀 型号:D341F46

法兰式衬F46蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氣塑料衬里煤阀,具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

执行机构选型
法兰式衬F46蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接组成电动蝶阀(开关型和调节型控制信号4-20mA)和气动蝶阀(开关型和调节型控制信号4-20mA)

法兰式衬F46蝶阀 零部件参数

序号
No
零件名称
Part Name
精铸球墨铸铁
Precision casting ductie iron
碳钢Carbon Steel 不锈钢Stainless Steel
QT C P R PL RL
1 上、下阀体
Upper and lower valve body
QT400 WCB CF 8 CF 8M CF 3 CF 3M
2 蝶板Butterfiy plate WCB WCB CF 8 CF 8M CF 3 CF 3M
3 阀轴Valve shaft 1Cr13、40Cr     2Cr13、40Cr     1Cr18Ni9Ti、40Cr     1Cr18N12Ti、40Cr00Cr18Ni10、40Cr00Cr17Ni14M02、40Cr
4 衬里层/阀座
lining layer/valve seat
PTFE(F4)、FEP(F45)PFA(可溶SolubleF4)、PO(聚烯烃Polyolefin)
5 O型圈O-rings FEP+FPM(氟橡胶外包Fluorine rubber outsourcing F46)
6 弹性条(垫)Elastic mat Si(硅橡胶Silicone rubber)
7 调节垫Adjust the pad 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9Ti 1Cr18Ni12M02Ti 00Cr18Ni10 00Cr18Ni14Mo2
8 螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺母Not 45 45 0Cr19Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 手柄Hand Shank A3、Z

法兰式衬F46蝶阀 防腐衬里材料介绍

(1)聚四氟乙烯PTFE(F4)

适用介质:任何有机溶剂或试剂=稀或浓无机酸、碱、醇、酮、芳烃、氯化烃等。工作温度:≤200℃。
特点:PTFE耐高温性能好,可在-250℃-260℃温度内长期使用耐磨性能好,静摩擦系数是塑料中最小的,自润滑性能优良;电绝缘性能优异,并且不受工作环境、温度和频率的影响,具有良好的耐电弧性,耐化学腐蚀性优良,除在高温、高压下氟元素和熔触状态的碱金属对它有侵蚀作用,某些卤化胺或芳香烃使其有轻微的膨胀外,其它诸如强酸、强碱、强氧化剂、油脂、酮、醚、醉等即使在高温下也对它不起作用。

(2)聚全氟乙丙烯FEP(F46)

适用介质:任何有机溶剂或试剂、稀或轰无机酸、碱、酮、芳烃、氯化烃等。工作温度≤200℃。
特点:力学、电性能和化学稳定性基本与F4相同,但突出优点是冲击韧性高。即使带缺口试样也冲不断,有极好的耐侯和辐射性,易于成型加工,是为了克服聚四氟乙烯成型加工困难而发展的一中含氟树脂,除使用温度低于F4外,其它都保持了聚四氟乙烯的优良性能。

(3)可溶性聚四氟乙烯(PFA)

适用介质:强酸、强碱、强氟化剂、有机溶剂等。工作温度≤180℃。特点:类似F46的一中新型含氟树脂,是为了克服聚四氟乙烯加工成型困难而发展的一个新品种,完全保持了聚四氟乙烯的优良性能,良好的机械、点绝缘性能,突出耐热性和低摩擦性能、难燃、低烟、耐大气性好。最大的优点是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)

适用介质:各种有溶剂、无机腐蚀液(氧化剂酸类),工作温度≤120℃。特点:耐热性、电性能化学稳定性仅次于F4,机械强度、抗蠕性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)

适用介质:各耐大多数化学介质和溶剂。工作温度≤120℃。
特点:拉伸强度和压缩强度比F4好,耐磨损和冷流性好;耐候、耐辐射和抗老化等,而最大特点是粘结力大,韧性好,易成型。

(6)增强性聚丙烯(FRPP)

适用介质:无机盐类的水溶液、无机酸类、碱类的稀或浓溶液。工作温度≤120℃特点:是最轻的塑料之一,其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯,有很突出的钢性,耐热性好,易成型。改性后冲击性、流动性、弯曲弹性模数高。

(7)改性聚烯烃(PO)

适用介质:各种浓度的酸、碱盐及某些有机溶剂。工作温度≤110℃
特点:是目前世界上最理想的防腐蚀、防静电、无毒害、强度高的优质材料,已广泛旋转成型的大型设备和阀门管道作内衬。广泛应用于化工、冶金、食品、纺织等行业。

(8)超高分子量聚集乙烯(UHMW-PE)

适用介质:能耐腐蚀性介质(酸、碱、盐,但氧化性酸除外)及有机溶剂。工作温度:≤100℃。特点:具有突出耐磨性、低磨擦系数和自润滑性;优良的耐应力开裂性、耐高温蠕变性;优良的拉伸强度,极高的冲击强度。具有卓越的化学稳定性;表面无吸附力,电绝缘性优良;无毒性等综合能。

法兰式衬F46蝶阀 结构图

法兰式衬F46蝶阀结构图

法兰式衬F46蝶阀 安装尺寸

公称通径
Nominal
ameter
主要尺寸Main Dimensions 参考值Reference
  L D D1 D2 f b Z- φd L D D1 D2 f b Z- φd Do H
mm Inch PN0.6MPa PN1.0MPa
40 11/2 106 130 100 80 3 17 4-14 106 150 110 85 3 19 4-18 150 140
50 2 108 140 110 90 3 17 4-14 108 165 125 100 3 21 4-18 150 140
65 21/2 112 160 130 110 3 17 4-14 112 185 145 120 3 21 4-18 150 150
80 3 114 190 150 125 3 19 4-18 114 200 160 135 3 21 8-18 150 165
100 4 127 210 170 145 3 19 4-18 127 220 180 155 3 23 8-18 200 180
125 5 140 240 200 175 3 20 8-18 140 250 210 185 3 23 8-18 200 200
150 6 140 265 225 200 3 21 8-18 140 285 240 210 3 25 8-23 280 220
200 8 152 320 280 255 3 23 8-18 152 340 295 265 3 25 8-23 280 270
250 10 165 375 335 310 3.5 26 12-18 165 395 350 320 3.5 28 12-23 200 320
300 12 178 440 395 363 3.5 26 12-23 178 445 400 370 3.5 28 12-23 240 330
350 14 190 490 445 413 4 26 12-23 190 505 460 430 4 28 16-23 240 385
400 16 216 540 495 463 4 26 16-23 216 565 515 480 4 28 16-26 280 430
450 18 222 595 550 518 4 26 16-23 222 615 565 530 4 30 20-26 280 480
500 20 229 645 600 568 4 28 20-23 229 670 620 580 4 30 20-26 320 540
600 24 267 755 705 667 5 30 20-26 267 780 725 680 5 34 20-30 320 610
700 28 292 860 810 772 5 30 24-26 292 895 840 795 5 36 24-30 360 650
800 32 318 975 920 878 5 30 24-30 318 1015 950 900 5 38 24-33 360 710
900 36 330 1075 1020 980 5 32 24-30 330 1115 1050 1000 5 40 28-33 380 780
1000 40 410 1175 1120 1080 5 32 28-30 410 1230 1160 1115 5 42 28-36 400 900
1200 48 470 1405 1340 1295 5 32 32-33 470 1455 1380 1330 5 44 32-39 400 1050
mm nch PN1.6MPa PN2.5MPa
40 11/2 106 150 110 85 3 19 4-14 106 150 110 85 3 19 4-18 150 140
50 2 108 165 125 100 3 21 4-18 108 165 125 100 3 21 4-18 150 140
65 21/2 112 185 145 12 3 21 4-18 112 185 145 120 3 23 8-18 150 150
80 3 114 200 160 135 3 22 8-18 114 200 160 135 3 25 8-18 150 165
100 4 127 220 180 155 3 23 4-18 127 235 190 155 3 25 8-23 200 180
125 5 140 250 210 185 3 23 8-18 140 270 220 185 3 27 8-27 200 200
150 6 140 285 240 210 3 25 8-23 140 300 250 210 3 29 8-27 280 220
200 8 152 340 295 265 3 25 12-27 152 360 310 275 3 31 12-27 280 270
250 10 165 405 355 320 3.5 28 12-27 165 425 370 330 3.5 34 12-30 200 320
300 12 178 460 410 370 3.5 30 12-27 178 485 430 390 3.5 36 12-30 240 330
350 14 190 520 470 430 4 32 16-27 190 555 490 450 4 40 16-33 240 385
400 16 216 580 525 480 4 34 16-30 216 620 550 505 4 42 16-36 280 430
450 18 222 640 585 550 4 42 20-30 222 670 600 550 4 48 20-36 280 480
500 20 229 715 650 610 5 42 20-33 229 730 660 610 4 48 20-36 320 540
600 24 267 840 770 720 5 48 20-36 267             320 610
700 28 292 910 840 759 5 48 24-36 292             360 650
800 32 318 1025 950 900 5 48 24-39 318             360 740
900 36 330 1125 1050 1000 5 50 28-39 330             380 780
1000 40 410 1255 1170 1110 5 50 28-42 410             400 900
1200 48 470 1485 1390 1330 5 50 32-48 470             400 1050
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要法兰式衬F46蝶阀产品详细样本。
