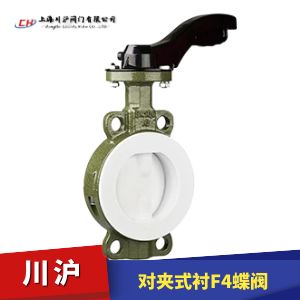

对夹式衬F4蝶阀 零部件参数

序号 No	零件名称 Part Name	精铸球墨铸铁 Precision casting ductie iron	碳钢Carbon Steel	不锈钢Stainless Steel
		QT	C	P	R	PL	RL
1	上、下阀体 Upper and lower valve body	QT400	WCB	CF 8	CF 8M	CF 3	CF 3M
2	蝶板Butterfiy plate	WCB	WCB	CF 8	CF 8M	CF 3	CF 3M
3	阀轴Valve shaft	1Cr13、40Cr     2Cr13、40Cr     1Cr18Ni9Ti、40Cr     1Cr18N12Ti、40Cr00Cr18Ni10、40Cr00Cr17Ni14M02、40Cr
4	衬里层/阀座 lining layer/valve seat	PTFE(F4)、FEP(F45)PFA(可溶SolubleF4)、PO(聚烯烃Polyolefin)
5	O型圈O-rings	FEP+FPM(氟橡胶外包Fluorine rubber outsourcing F46)
6	弹性条(垫)Elastic mat	Si(硅橡胶Silicone rubber)
7	调节垫Adjust the pad	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12M02Ti	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓Bolt	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母Not	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄Hand Shank	A3、Z

对夹式衬F4蝶阀 防腐衬里材料介绍

(1)聚四氟乙烯PTFE(F4)

适用介质：任何有机溶剂或试剂=稀或浓无机酸、碱、醇、酮、芳烃、氯化烃等。工作温度：≤200℃。
特点：PTFE耐高温性能好，可在-250℃-260℃温度内长期使用耐磨性能好，静摩擦系数是塑料中最小的，自润滑性能优良；电绝缘性能优异，并且不受工作环境、温度和频率的影响，具有良好的耐电弧性，耐化学腐蚀性优良，除在高温、高压下氟元素和熔触状态的碱金属对它有侵蚀作用，某些卤化胺或芳香烃使其有轻微的膨胀外，其它诸如强酸、强碱、强氧化剂、油脂、酮、醚、醉等即使在高温下也对它不起作用。

(2)聚全氟乙丙烯FEP(F46)

适用介质：任何有机溶剂或试剂、稀或轰无机酸、碱、酮、芳烃、氯化烃等。工作温度≤200℃。
特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是冲击韧性高。即使带缺口试样也冲不断，有极好的耐侯和辐射性，易于成型加工，是为了克服聚四氟乙烯成型加工困难而发展的一中含氟树脂，除使用温度低于F4外，其它都保持了聚四氟乙烯的优良性能。

(3)可溶性聚四氟乙烯(PFA)

适用介质：强酸、强碱、强氟化剂、有机溶剂等。工作温度≤180℃。特点：类似F46的一中新型含氟树脂，是为了克服聚四氟乙烯加工成型困难而发展的一个新品种，完全保持了聚四氟乙烯的优良性能，良好的机械、点绝缘性能，突出耐热性和低摩擦性能、难燃、低烟、耐大气性好。最大的优点是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)

适用介质：各种有溶剂、无机腐蚀液(氧化剂酸类),工作温度≤120℃。特点：耐热性、电性能化学稳定性仅次于F4,机械强度、抗蠕性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)

适用介质：各耐大多数化学介质和溶剂。工作温度≤120℃。
特点：拉伸强度和压缩强度比F4好，耐磨损和冷流性好；耐候、耐辐射和抗老化等，而最大特点是粘结力大，韧性好，易成型。

(6)增强性聚丙烯(FRPP)

适用介质：无机盐类的水溶液、无机酸类、碱类的稀或浓溶液。工作温度≤120℃特点：是最轻的塑料之一，其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯，有很突出的钢性，耐热性好，易成型。改性后冲击性、流动性、弯曲弹性模数高。

(7)改性聚烯烃(PO)

适用介质：各种浓度的酸、碱盐及某些有机溶剂。工作温度≤110℃
特点：是目前世界上最理想的防腐蚀、防静电、无毒害、强度高的优质材料，已广泛旋转成型的大型设备和阀门管道作内衬。广泛应用于化工、冶金、食品、纺织等行业。

(8)超高分子量聚集乙烯(UHMW-PE)

适用介质：能耐腐蚀性介质(酸、碱、盐，但氧化性酸除外)及有机溶剂。工作温度：≤100℃。特点：具有突出耐磨性、低磨擦系数和自润滑性；优良的耐应力开裂性、耐高温蠕变性；优良的拉伸强度，极高的冲击强度。具有卓越的化学稳定性；表面无吸附力，电绝缘性优良；无毒性等综合能。

对夹式衬F4蝶阀 结构图

对夹式衬F4蝶阀 安装尺寸

公称通径 Nominal Diameter		主要尺寸Main Dimensions												参考值Reference
		L	D	D1	D2	f	Z- φd	L	D	D1	D2	f	Z- φd	Do	H
mm	nch	PN0.6MPa						PN1.0MPa
40	11/2	33	130	100	80	3	4-14	33	150	110	85	3	4-18	150	140
50	2	43	140	110	90	3	4-14	43	165	125	100	3	4-18	150	140
65	21/2	46	160	130	110	3	4-14	46	185	145	120	3	4-18	150	150
80	3	46	190	150	125	3	4-18	46	200	160	135	3	8-18	150	165
100	4	52	210	170	145	3	4-18	52	220	180	155	3	8-18	200	180
125	5	56	240	200	175	3	8-18	56	250	210	185	3	8-18	200	200
150	6	56	265	225	200	3	8-18	56	285	240	210	3	8-23	280	220
200	8	60	320	280	255	3	8-18	60	340	295	265	3	8-23	280	270
250	10	68	375	335	310	3.5	12-18	68	395	350	320	3.5	12-23	200	320
300	12	78	440	395	363	3.5	12-23	78	445	400	370	3.5	12-23	240	330
350	14	78	490	445	413	4	12-23	78	505	460	430	4	16-23	240	385
400	16	102	540	495	463	4	16-23	102	565	515	480	4	16-26	280	430
450	18	114	595	550	518	4	16-23	114	615	565	530	4	20-26	280	480
500	20	127	645	600	568	5	20-23	127	670	620	580	5	20-26	320	540
600	24	154	755	705	667	5	20-26	154	780	725	680	5	20-30	320	610
700	28	165	860	810	772	5	24-26	165	895	840	795	5	24-30	360	650
800	32	190	975	920	878	5	24-30	190	1015	950	900	5	24-33	360	710
900	36	203	1075	1020	980	5	24-30	203	1115	1050	1000	5	28-33	380	780
1000	40	216	1175	1120	1080	5	28-30	216	1230	1160	1115	5	28-36	400	900
1200	48	254	1405	1340	1295	5	32-33	254	1455	1380	1330	5	32-39	400	1050
mm	inch	PN1.6MPa						PN2.5MPa
40	11/2	33	150	110	85	3	4-14	33	150	110	85	3	4-18	150	140
50	2	43	165	125	100	3	4-18	43	165	125	100	3	4-18	150	140
65	21/2	46	185	145	12	3	4-18	46	185	145	120	3	8-18	150	150
80	3	46	200	160	135	3	8-18	46	200	160	135	3	8-18	150	165
100	4	52	220	180	155	3	4-18	52	235	190	155	3	8-23	200	180
125	5	56	250	210	185	3	8-18	56	270	220	185	3	8-27	200	200
150	6	56	285	240	210	3	8-23	56	300	250	210	3	8-27	280	220
200	8	60	340	295	265	3	12-27	60	360	310	275	3	12-27	280	270
250	10	68	405	355	320	3.5	12-27	68	425	370	330	3.5	12-30	200	320
300	12	78	460	410	370	3.5	12-27	78	485	430	390	3.5	12-30	240	330
350	14	78	520	470	430	4	16-27	78	555	490	450	4	16-33	240	385
400	16	102	580	525	480	4	16-30	102	620	550	505	4	16-36	280	430
450	18	114	640	585	550	4	20-30	114	670	600	550	4	20-36	280	480
500	20	127	715	650	610	5	20-33	127	730	660	610	5	20-36	320	540
600	24	154	840	770	720	5	20-36	154						320	610
700	28	165	910	840	759	5	24-36	165						360	650
800	32	190	1025	950	900	5	24-39	190						360	740
900	36	203	1125	1050	1000	5	28-39	203						380	780
1000	40	216	1255	1170	1110	5	28-42	216						400	900
1200	48	254	1485	1390	1330	5	32-48	254						400	1050
