高性能对夹蝶阀

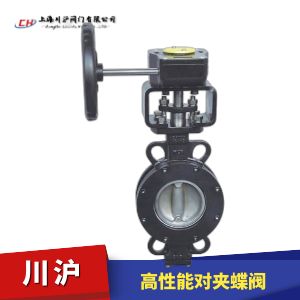

高性能对夹蝶阀图片

高性能对夹蝶阀 型号：GD373H

高性能对夹蝶阀是在吸收几种不同结构蝶阀优点的基础上设计而成的一种新型蝶阀。这种蝶阀的阀板密封面为----球弧面体，密封机构通过系统压力达到一种真正的动态密封，因此有可靠的密封性能和耐久性能。其体积小，重量轻，制造范围广，易于维修保养。由于双偏心蝶板的设计，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性场合的阀门。可作快速切断或调节流量之用。

执行机构选型
高性能对夹蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接组成电动蝶阀（开关型和调节型控制信号4-20mA）和气动蝶阀（开关型和调节型控制信号4-20mA）

高性能对夹蝶阀 技术参数

公称通径 50~700mm 2"-28"
公称压力 0.6 MPa～4.0MPa 150 Lb~300Lb
压力温度等级 GB/T12224 ASME B16.34
设计制造 GB/T12238 API609
结构长度 GB/T12221 ASME B16.10
连接形式 法兰，对夹，焊接 法兰，对夹，凸耳
检验试验 GB/T13927                            API609
驱动方式 手动、气动、电动、液动及电液联动等

高性能对夹蝶阀 特点

高性能对夹蝶阀特点

1、单一的PTFE弹性阀座密封结构，通过系统压力达到动态密封，经久耐用；

2、不必使用附加的密封圈或金属部件即能保持可靠密封；

3、可操持双向的无泄漏密封；

4、唇缘式密封设计补偿了使用时温度和压力的变化；

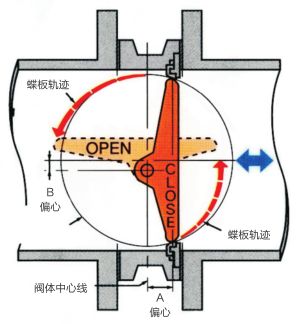

5、双偏心结构 在开启和关闭过程中阀座与蝶板无任何接触消除了开启频繁阀座上、下两端的磨损减小了操作扭矩、降低了对操作机械的要求。

6、轴的防飞轴的顶部有防飞台阶，在轴发生意外时防止轴的上部移窜出阀盖。

7、维修方便只要取下压板就可更换阀座，不必拆卸碟板和轴。

8、断流和控制兼备具有优良的控制特性；流量特性曲线等比变化；调节范围广；即使用于控制仍能紧密密封；

高性能对夹蝶阀 操作扭矩和流量系数CV

阀门通径 1MPa 1.6MPa 150LB 2.5MPa 4.0MPa 300LB Cv
英寸 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 扭矩(N.m) 流量系数
2 25 33 36 45 67 91 55
2-1/2 28 38 40 49 75 98 78
3 30 41 44 52 78 100 165
4 44 56 62 72 108 145 400
5 88 127 140 170 272 375        650
6 110 150 162 223 338 440 1050
8 204 264 285 420 632 778 2200
10 380 508 552 745 1115 1470 3300
12 555        799 880 1125 1690 2203 5100
14 853 1152 1287 1816 2680 3232 5800
16 1233 1830 2030 2915 4260 5580 8000
18 1895 2712 2980 3660 5300 6610 10500
20 2440       3349 3505       4976 7240 8960 14000
24 3930 5437 5718 7729 11260 13955 21600

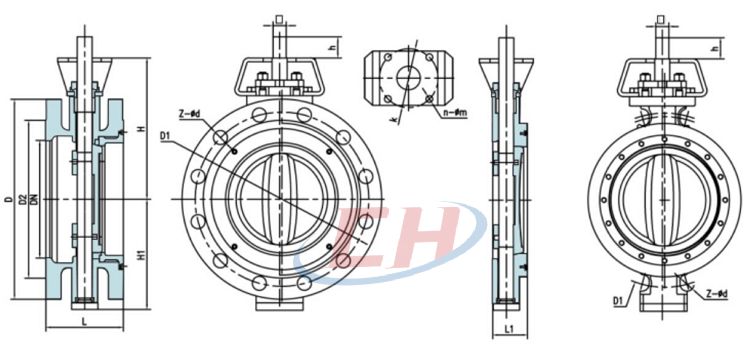

高性能对夹蝶阀 结构图

高性能对夹蝶阀结构图

高性能对夹蝶阀 安装尺寸

规格 结构长度L 连接平台 轴 1.6MPa 2.5MPa 150LB 高度
DN NPS L L1 F K n-φm h D D1 D2 Z-φd D D1 D2 Z-d D D1 D2 Z-4d H H1
50 2 108 43 F05 50 4-φ8 11*11 12 165 125 102 4-18 165 1251 102 4-18 150 120.7 92 4-19 130 86
65 2-1/2 112 46 F05 50 4-φ8 11*11 12 185 145 122 4/8-18 185 145 122 8-18 180 139.7 105 4-19 145 97
80 3 114 48 F07 70 4-φ10 14*14 16 200 160 138 8-18 200 160 138 8-18 190 152.4 127 4-19 167 108
1001 4 127 53 F07 70 4-φ10 14*14 16 220 180 158 8-18 235 1901 162 8-22 230 190.5 157 8-19 195 128
125 5 140 58 F10 102 4-φ12 17*17 19 250 210 1881 8-18 270 220 188 8-26 255 215.9 186 8-22 240 145
150 6 140 58 F10 102 4-φ12 19*19 21 285 240 212 8-22 300 250 218 8-26 280 241.3 216 8-22 260 168
200 8 152 67/71 F12 125 4-φ14 22*22 24 340 295 268 12-22 360 310 278 12-26 345 298.5 270 8-22 290 190
250 10 165 74 F12 125 4-φ14 27*27 29 405 355 320 12-26 425 370 335 12-30 405 362 324 12-26 310 235
300 12 178 83 F14 140 4-φ18 27*27 29 460 410 378 12-26 485 430 395 16-30 485 431.8 381 12-26 380 266
350 14 190 92 F14 140 4-φ18 36+36 38 520 470 438 16-26 555 490 450 16-33 535 476.3 413 12-29 435 300
400 16 216 1021 F14 140 4-φ18 36*36 38 580 525 490 16-30 620 550 505 16-36 595 539.8 470 16-29 460 330
450 18 222 114 F16 165 4-φ22 36*36 38 640 585 550 20-30 670 600 555 20-36 635 577.9 533 16-32 485 365
500 20 229 127 F16 165 4-φ22 φ55 60 715 650 610 20-33 7301 660 615 20-36 700 635 584 20-32 520 385
600 24 267 154 F20 200 8-φ18 φ62 80 840 770 725 20-36 845 770 720 20-39 815 749.3 692 12-26 610 455
700 28 292 165 F25 254 8-φ18 $72  90 910 840 795 24-36 960 875 820 24-42 925 863.6 800 12-29 675 505
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要高性能对夹蝶阀产品详细样本。
