偏心对夹蝶阀

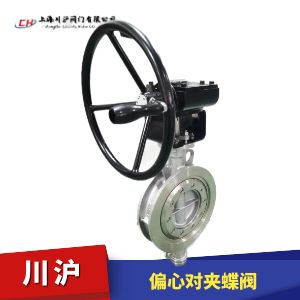

偏心对夹蝶阀图片

偏心对夹蝶阀 型号：D373F

偏心对夹蝶阀适用于给排水、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸，水电、船舶、冶金、能源系统等，流体管线上作为调节和截流装置来使用。是取代中压闸阀、截止阀、球阀、旋塞阀的理想产品，是目前唯一能实现无磨损零泄漏，使用寿命长，并能承受一定反向压力的高性能优秀产品。

执行机构选型
偏心对夹蝶阀通过支架和联轴器和电动执行机构和气动执行机构连接组成电动蝶阀（开关型和调节型控制信号4-20mA）和气动蝶阀（开关型和调节型控制信号4-20mA）

偏心对夹蝶阀 技术参数

公称压力
Nominal pressure 		0.6MPa 1.0MPa 1.6MPa 2.5MPa
公称通径
Nominal diameter 		80~3000
mm 		80~3000
mm 		80~2000
mm 		80~1200
mm
密封试验
Seal test 		0.66MPa 1.1MPa 1.76MPa 2.75MPa
壳体强度试验
Shell strength tes 		0.9MPa 1.5MPa 2.4MPa 3.75MPa
适用温度
Applicable temperature 		≤100℃~600℃
适用介质
Applicable medium 		烟气、热水、蒸汽、煤气、酸、碱、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驱动形式
Driving form 		蜗轮传动、电动、气动
Worm gear drive,electric,pneumatic

偏心对夹蝶阀 操作扭矩和流量系数CV

阀体
valve body 		铸钢、不锈钢、球墨铸铁
Cast steel, stainless steel, ductile cast iron
阀座
valve seat 		不锈钢
stainless steel
蝶板
Disc 		铸钢、不锈钢、球墨铸铁
Cast steel, stainless steel, ductile cast iron
密封圈
sealring 		不锈钢、橡胶
Stainless steel, rubber
阀杆
stem 		2Cr13不锈钢、1Cr13不锈钢、45#钢
2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
衬套
bushing 		铸钼青铜自润轴承
Cast molybdenum bronze self lubrication bearing

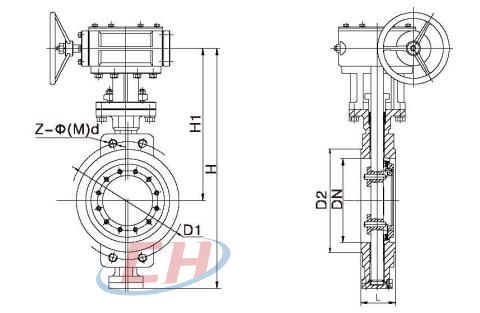

偏心对夹蝶阀 结构图

偏心对夹蝶阀结构图

偏心对夹蝶阀 安装尺寸

通径 主要尺寸 0.6MPa 1.0MPa 1.6MPa
DN L(短) L(长) H H1 D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d
50 43 43 272 200 110 90 4-14 125 100 4-18 125 100 4-18
65 46 46 335 225 130 110 4-14 145 120 4-18 145 120 4-18
80 49 64 355 240 150 125 4-18 160 135 4-18 160 135 4-18
100 56 64 385 255 170 145 4-18 180 155 4-18 180 155 4-18
125 64 70 455 305 200 175 4-18 210 185 4-18 210 185 4-18
150 70 76 490 325 225 200 4-18 240 210 4-22 240 210 4-22
200 71 89 590 380 280 255 4-18 295 265 4-22 295 265 4-22
250 76 114 655 410 335 310 4-18 350 320 4-22 355 320 4-26
300 83 114 740 460 395 362 4-22 400 368 4-22 410 375 4-26
350 92 127 840 525 445 412 4-22 460 428 4-M20 470 435 4-M24
400 102 140 890 545 495 462 4-M20 515 482 4-M24 525 485 4-M27
450 114 152 1010 630 550 518 4-M20 565 532 4-M24 585 545 4-M27
500 127 152 1065 650 600 568 4-M20 620 585 4-M24 650 608 4-M30
600 154 178 1140 680 705 670 4-M24 725 685 4-M27 775 718 4-M33
700 165 229 1268 780 810 775 4-M24 840 800 4-M27 840 788 4-M33
800 190 241 1432 860 920 880 4-M27 950 905 4-M30 950 898 4-M36
900 203 241 1528 900 1020 980 4-M27 1050 1005 4-M30 1050 998 4-M36
1000 216 300 1698 1000 1120 1080 4-M27 1160 1115 4-M33 1170 1110 4-M39
1200 254 360 1910 1100 1340 1295 4-M30 1380 1325 4-M36 1390 1325 4-M45
1400 279 390 2140 1200 1560 1510 4-M33 1590 1530 4-M39 1590 1530 4-M45
1600 318 440 2420 1330 1760 1710 4-M33 1820 1760 4-M45 1820 1750 4-M52
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要偏心对夹蝶阀产品详细样本。
