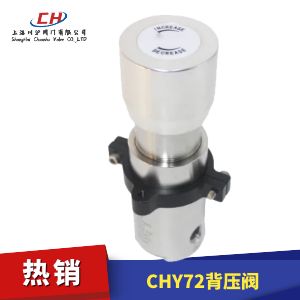

CHY72型背压阀图片

CHY72型背压阀 型号:CHY72

CHY72系列背压阀采用活塞式结构,用于调节上游压力,压力控制精确,适用于特种气体、腐蚀性气体,适用范围流程控制、实验室、石油化学工业、气体分析等场合。

结构特点 Features
活塞式减压结构
母体螺纹:1/4” NPT (F)
最大可调压力:1500 psi
最大工作压力:2300 psi
安全压力:1.5 倍的最大工作压力
适用温度:-40°C 至 74°C (-40°F 至 165°F)
泄漏率:2 x 10-8 atm.cc/sec He

CHY72型背压阀 技术参数

类型:
活塞式
母体螺纹:
1/4” NPT (F)
最大可调压力:
1500 psi
最大工作压力: 2300 psi
安全压力: 1.5 倍的最大工作压力
适用温度: -40°C 至 74°C (-40°F 至 165°F)
泄漏率: 2 x 10^-8 atm.cc/sec He
CV 值: 0.15
材质
母体:
316L
阀座:
PCTFE
活塞: 316L

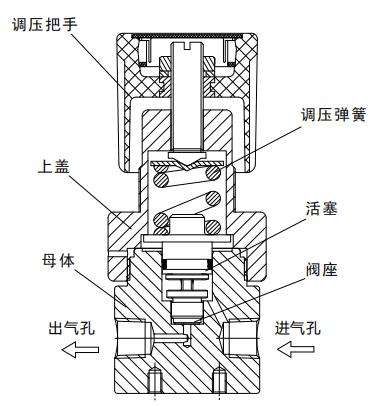

CHY72型背压阀 结构图

CHY72型背压阀结构图

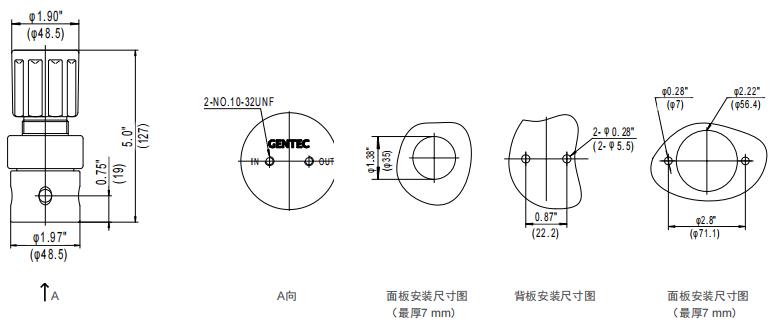

CHY72型背压阀 外型尺寸

CHY72型背压阀外型尺寸

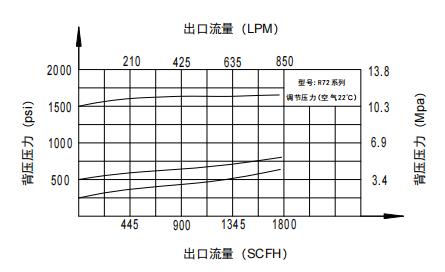

CHY72型背压阀 流量参数

CHY72型背压阀流量参数

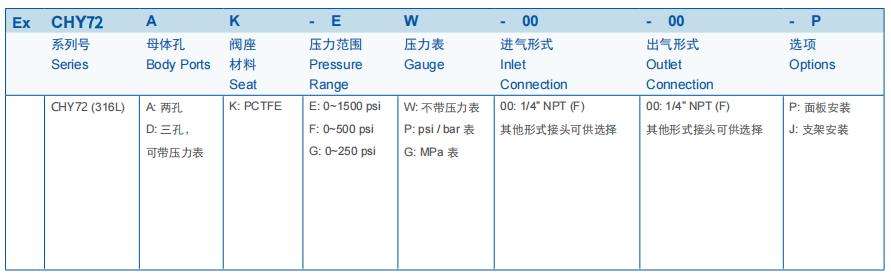

CHY72型背压阀 订购参数

CHY72型背压阀订购参数
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要CHY72型背压阀产品详细样本。
