YK43X型气体减压阀图片

YK43X型气体减压阀 型号:YK43X

YK43X型气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

使用范围
YK43X型气体减压阀主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

YK43X型气体减压阀 技术参数

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 X/F(聚四氟乙稀/橡胶):OY(硬密封):GB12245-1989

YK43X型气体减压阀 零部件参数

零件名称 零件材料
阀体阀盖底盖 WCB/FCB*
阀座阀盘 2Cr13/304*
缸套 2Cr13/25(镀硬铬)/304*
活塞 2Cr13/铜合金/铜合金*
活塞环 合金铸铁/对位聚苯*
导阀座导阀杆 2Cr13/304*
膜片 1Cr18Ni9Ti
主阀导阀弹簧 50CrVA
调节弹簧 60Si2Mn
密封垫(X/F型号) 橡胶/聚四氟乙稀
导阀体导阀盖 25/304*

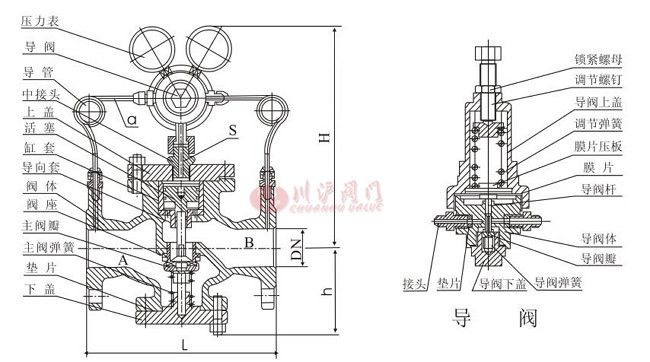

YK43X型气体减压阀 结构图

YK43X型气体减压阀结构图

YK43X型气体减压阀 外形尺寸

DN PN16 PN25 PN40 PN64 PN16 PN25 PN40 PN64 PN16 PN25 PN40 PN64
L H h
15 160 160 180 180 305 305 305 305 95 95 95 95
20 160 160 180 180 305 305 305 305 95 95 95 95
25 180 200 200 200 305 305 305 305 95 95 95 95
32 200 200 220 220 305 305 305 305 95 95 95 95
40 220 220 240 240 330 330 330 330 110 110 110 110
50 250 250 270 270 330 330 330 330 1 10 110 1 10 110
65 260 260 280 300 330 330 330 330 110 110 110 110
80 310 310 330 330 355 355 355 355 155 155 155 155
100 350 350 380 380 355 355 355 355 155 155 155 155
125 400 400 450 450 420 420 420 420 200 200 200 200
150 450 450 500 500 420 420 420 420 200 200 200 200
200 500 500 560 560 475 475 475 475 230 230 230 230
250 600 600     510 510 510 510 280 280 280 280
300 800 800     560 560 560 560 320 320 320 320
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要YK43X型气体减压阀产品详细样本。
  • 气体减压阀
  • 气体减压阀
    气体减压阀(材质碳钢、法兰连接、适合气体场合减压使用)
  • 气体减压阀
  • 气体减压阀
    气体减压阀(材质不锈钢、法兰连接、适合气体场合减压使用)
  • 气体减压阀
  • 气体减压阀
    气体减压阀(材质不锈钢、法兰连接、适合高压气体减压使用)
  • 气体减压阀
  • 气体减压阀
    气体减压阀(材质不锈钢、法兰连接、适合气体场合减压使用)

YK43X型气体减压阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

YK43X型气体减压阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
