Y14H型蒸汽减压阀

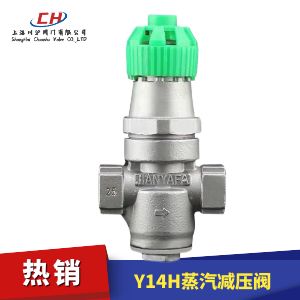

Y14H型蒸汽减压阀图片

Y14H型蒸汽减压阀 型号：Y14H

Y14H型蒸汽减压阀属于直接作用式波纹管减压阀，主要由阀座、阀舞钢球、波纹管组合件、弹簧等零件组成，通过调节弹簧设定出口压力，当出口压力减少时阀馨开度增大，当出口压力达到预定压力时阀瓣开度减小，主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。使用时通过旋转塑料手轮即可调节压力，无需工具调节，连接安装方便，内部结构使用波纹管，密封面带有过滤网保护装置，不容易损坏内部零件，大大提高使用寿命。

Y14H型蒸汽减压阀 技术参数

公称压力MPa 1.6
壳体试验压力MPa 24
密封试验压力MPa 1.76
最高进口压力MPae 1.6
出口压力范围MPa 0.05-1.0
压力特性偏差MPa△P2P GB12244-1989
流量特性偏差MPa△P2P GB12244-1989
最小压差MPa 0.15
渗漏量 GB12244-1989
适用介质 水、蒸汽、空气、液体
工作温度 220℃

Y14H型蒸汽减压阀 零部件参数

零件名称 零件材料
阀体、底盖 CF8
阀盖 铸造铝合金/CF8
阀杆 2Cr13
阀座 2Cr13
钢球 2Cr13
波纹管 1Cr18Ni9Ti
手轮 耐热塑料
主阀弹簧 50CrVA
调节弹簧 60Si2Mn

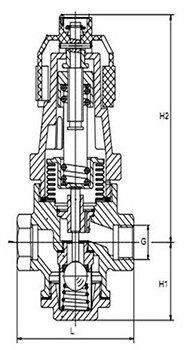

Y14H型蒸汽减压阀 结构图

Y14H型蒸汽减压阀结构图

Y14H型蒸汽减压阀 外形尺寸

口径尺寸 L H2 H1 G
DN15 85 140 52 12
DN20 95 143 55 34
DN25 105 146 58 1
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要Y14H型蒸汽减压阀产品详细样本。
  • 碳钢蒸汽减压阀
  • 碳钢蒸汽减压阀
    碳钢蒸汽减压阀（材质碳钢、法兰连接、适合蒸汽场合减压使用）
  • 不锈钢蒸汽减压阀
  • 不锈钢蒸汽减压阀
    不锈钢蒸汽减压阀（材质不锈钢、法兰连接、适合蒸汽场合）
  • 大口径蒸汽减压阀
  • 大口径蒸汽减压阀
    大口径蒸汽减压阀（材质碳钢、法兰连接、适合蒸汽场合减压使用）
  • 大口径蒸汽减压阀
  • 大口径蒸汽减压阀
    大口径蒸汽减压阀（材质碳钢、法兰连接、适合蒸汽场合减压使用）
  • 高灵敏度蒸汽减压阀
  • 高灵敏度蒸汽减压阀
    高灵敏度蒸汽减压阀（材质碳钢、法兰连接、适合蒸汽场合减压）
  • 高灵敏度蒸汽减压阀
  • 高灵敏度蒸汽减压阀
    高灵敏度蒸汽减压阀（材质碳钢、高灵敏度、适合蒸汽场合减压）
  • Y14H蒸汽减压阀
  • Y14H蒸汽减压阀
    Y14H蒸汽减压阀（材质碳钢、高灵敏、适合蒸汽场合减压）
  • 内螺纹蒸汽减压阀
  • 内螺纹蒸汽减压阀
    内螺纹蒸汽减压阀（材质碳钢、螺纹连接、适合蒸汽场合减压）

Y14H型蒸汽减压阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

Y14H型蒸汽减压阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
