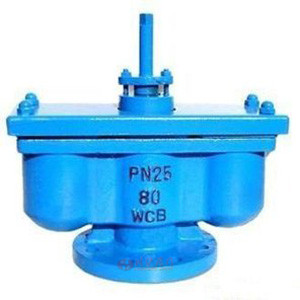

双口排气阀图片

双口排气阀 型号:QB2-10

双口自动排气阀由阀体、阀盖、浮球等组成,安装于工作介质为水的管道上,作为排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形、破裂,是管道必备之设备。并具有能够排除管道中的气体,减少阻力,节约能源;当管道负压时本产品能自动吸入空气防止管道破裂;浮球为不锈钢,使用寿命长,安全可靠。

适用范围
双口排 (进)气阀适用于工业介质为水的管路上,作为快速排除管道内气体设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。

双口排气阀 技术参数

介质 清水
温度 常温
阀体材料 灰铸铁
浮球 304不锈钢
试验压力 1.5MPa
使用压力 1.0MPa

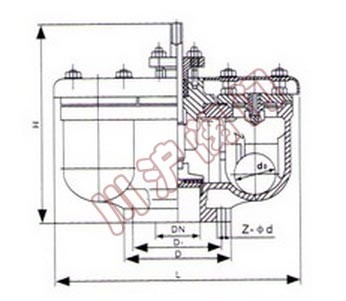

双口排气阀 结构图

双口排气阀结构图

双口排气阀 外形尺寸

公称通径 DN(mm) D D1 D2 L H Z-Φd
50 160 125 100 325 325 4-14
80 195 160 135 350 325 4-14
100 215 180 155 385 360 4-18
125 245 210 185 480 475 8-18
150 280 240 210 480 475 8-18
200 335 295 265 620 580 8-23
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要双口排气阀产品详细样本。

双口排气阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

双口排气阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
