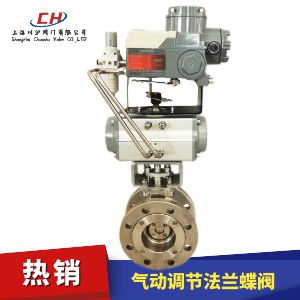

气动法兰硬密封蝶阀 型号:CHD643H

气动法兰硬密封蝶阀是由气动执行器和三偏心法兰硬密封蝶阀组成,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小。

附件选型
气动法兰硬密封蝶阀默认配AT型双作用气动执行机构(选配单作用气动执行机构),可配电磁阀换向阀(AC220、DC24V、防爆型)、限位开关(阀位反馈、防爆型)、空气过滤减压阀(气源三联件)

气动法兰硬密封蝶阀 技术参数

公称通径 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公称压力 MPa 0.6、1.0、1.6、2.5
连接方式 对夹式
动作范围 0~90°
密封形式 金属密封
执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动法兰硬密封蝶阀 零部件参数

序号
No.
零件名称
Nameofparts
材质Material
C P R
1 内六角螺钉
InnerHexagonScrew
lCr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
2 阀盖
Bonnet
WCB lCr18Ni9Ti ZGICr18Ni12M02Ti
3 垫片
Gasket
lCr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
4 阀座
Seat
不锈钢+柔性石墨、PTFE
StainlessSteel + Graphite、PTFE
5 垫片
Gasket
1Cr18Ni9Ti lCr18Ni9Ti lCr18Ni12M02T
6 蝶板
ButterflyPlate
WCB ZGICr18Ni9Ti ZGICr18Ni12M02Ti
7 圆柱销
StraightPin
45 lCr18Ni9Ti 1Cr18Ni12M02T
8 下盖
BottomCover
WCB ZGICr18Ni9Ti ZGICr18Ni12M02Ti
9 垫片
Gasket
不锈钢+柔性石墨、PTFE
StainlessSteel + Graphite、PTFE
10 衬套
Bushing
PTFE复合轴承
PTFECompositeBearings
11 阀体
Body
WCB ZGICr18Ni9Ti ZGICr18Ni12M02T
12
阀杆
Stem
lCr13 lCr18Ni9Ti lCr18Ni12M02Ti
13 支架
Yoke
WCB WCB WCB
14
Key
45 45 45
15 衬套
Bushing
PTFE复合轴承
PTFECompositeBearings
16 填料
Packing
柔性石墨、PTFE
Graphite、PTFE
17 压盖
Gland
WCB ZGICr18Ni9Ti ZGICr18Ni12M02T
18 气动执行器
PneumaticActuator
AT系列、AW 系列ATSeries.AWSeries
19 位置指示器
LocationIndicator
塑料Plastic

气动法兰硬密封蝶阀 技术规范

设计依据 GB标准
设计标准 GB/12238
结构长度 法兰 连接 GB/12221
连接法兰尺寸 GB/9113、JB/T79
试验和检验 JB/T9002

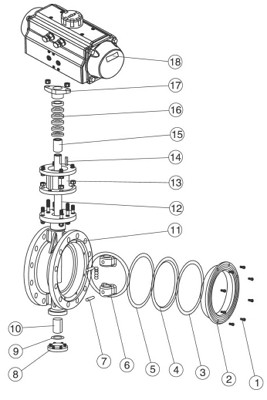

气动法兰硬密封蝶阀 结构图

气动法兰硬密封蝶阀结构图

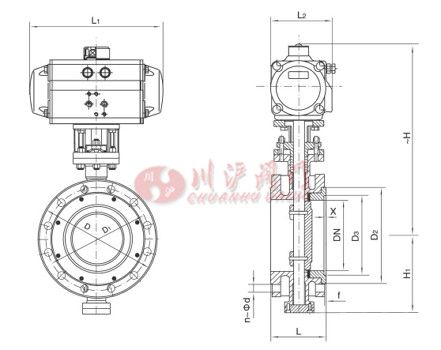

气动法兰硬密封蝶阀 外形尺寸

公称通径 Nominal 外形尺寸Outline Size 连接尺寸 Connecting Size 执行器型号
diameter
DN
L L1 L2 ~H H1 D D1 D2 f n-d Actuator Model
50 108 159/211 83/95 277/205 65 165 125 99 3 4-18 AT063D/AT075S
65 112 211/248 95/107 287/315 75 185 145 118 3 4-18 AT075D/AT088S
80 114 248/269 107/123 365/375 85 200 160 132 3 8-18 AT088D/AT100S
100 127 269/315 123/141 420/436 130 220 180 156 3 8-18 AT100D/AT115S
125 140 315/345 141/152 436/462 175 250 210 184 3 8-18 AT115D/AT125S
150 140 345/409 152/172 466/543 190 285 240 211 3 8-22 AT125D/AT145S
200 152 409/438 172/187 593/665 215 340 295 266 3 12- 22 AT145D/AT160S
250 165 438/550 187/215 682/752 265 405 355 319 3 12-26 AT160D/AT190S
300 178 550/600 215/240 725/772 305 460 410 370 4 12-26 AT190D/AT210S
350 190 600/633 240/262 832/880 340 520 470 429 4 16-26 AT210D/AT240S
400 216 633/730 262/330 862/968 360 580 525 480 4 16-30 AT240D/AT270S
450 222 633/1700 262/440 945/1005 400 640 585 548 4 20-30 AT240D/AW25S
500 229 730/1700 330/440 1058/1060 430 715 650 609 4 20-33 AT270D/AW25S
600 267 1180/1700 365/440 1108/1195 190 840 770 720 5 20-36 AW20/AW25S
700 292 1320/1970 440/480 1170/1255 555 910 840 794 5 24-36 AW25/AW28S
800 318 1430/2700 480/560 1325/1365 620 1025 950 901 5 24-39 AW28/AW35S



由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要气动法兰硬密封蝶阀产品详细样本。
