上海川沪阀门有限公司

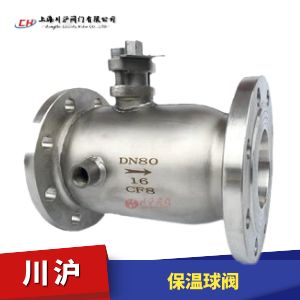

保温球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

保温球阀 型号:BQ41F/BQ41PPL/BQ41H/BQ41Y

保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于采用整体式结构,因而BQ41F球阀比一般球阀更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

执行机构选型
保温球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动保温球阀(开关型和调节型控制信号4-20mA)和气动保温球阀(开关型和调节型控制信号4-20mA)

保温球阀 零部件参数

阀体 WCB CF8 CF8M CF3 CF3M
1Cr18Ni8Ti CF8 CF8M CF3 CF3M
阀体 1Cr13 0Cr18Ni9 0Cr17Ni12Mo2 0Cr18Ni9 0Cr17Ni12Mo2
填料 PTFE PTFE PTFE PTFE PTFE

保温球阀 密封件选型

WCB CF8 CF8M CF3 CF3M
阀座 Cr+Ni WELDING STL Cr+Ni WELDING STL Cr+Ni WELDING STL Cr+Ni WELDING STL Cr+Ni WELDING STL
球表面 PTFE METAL +STL META L+STL PTFE METAL +STL META L+STL PTFE META L+STL METAL +STL PTFE META L+STL METAL +STL PTFE META L+STL METAL +STL

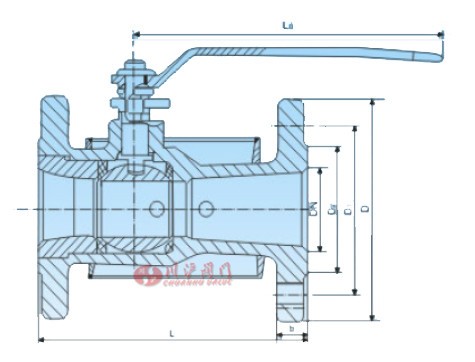

保温球阀法兰不加大 结构图

保温球阀结构图

保温球阀法兰不加大 外形尺寸

公称通径 DN(mm) 连接尺寸(mm)
L D D1 D2 b z-d
15 95 95 65 45 16 4-14
20 105 105 75 55 16 4-14
25 160 115 85 65 16 4-14
32 200(165) 135 100 78 18 4-18
40 205(100) 145 110 85 18 4-18
50 220(200) 160 125 100 18 4-18
65 220 180 145 120 18 4-18
80 250 195 160 135 20 8-18
100 280 215 180 155 20 8-18
125 320 245 210 185 22 8-18

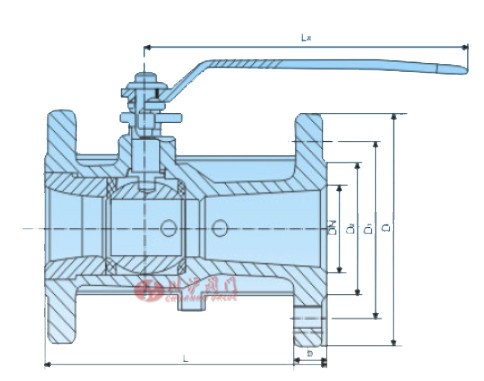

保温球阀法兰加大 结构图

保温球阀结构图

保温球阀法兰加大 外形尺寸

公称通径 DN(mm) 连接尺寸(mm)
L D D1 D2 b z-d
15 95 105 75 55 14 4-14
20 105 115 85 65 14 4-14
25 160 135 100 78 16 4-18
32 200(165) 145 110 85 16 4-18
40 205(180) 160 125 100 16 4-18
50 220(200) 100 145 120 18 4-18
65 220 195 160 135 20 8-18
80 250 215 180 155 20 8-18
100 200 245 210 185 22 8-18
125 320 280 240 210 24 8-23
150 360 335 295 265 26 8-23
200 400 405 355 320 30 12-25
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要保温球阀产品详细样本。

保温球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

保温球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求

服务文化

服务宗旨:全程全面全天候专业化服务
服务目的:提高用户满意度
服务方式:厂家一站式服务
服务理念:以客户为本,全心全意为客户服务

故障排除

在保修服务过程中,我方将首先通过电话提供服务,在不能协助用户方排除故障时,我方服务工程师将到现场提供所需的技术支持与服务,诊断和排除故障。

质量服务保证措施

对所提供的质量承诺的产品,达到国家标准、行业标准、和国际标准,严格执行合同中各项技术条件,满足用户要求,对供货产品配套外构件、外购件负全面的质量责任。

服务响应时间

客户服务中心接到服务电话后,专人负责接听,做好记录,1 小时内反馈,第一时间电话服务响应。

全过程服务

售前、售中、售后全过程服务

专业化服务

川沪阀门组织了专业化的服务队伍,统一培训,统一服务规范,统一管理模式,统一考核。做到了专业人员专业上岗,实现了服务队伍的技术专业化——专业咨询,专业安装,专业维护,专业维修。

全身心服务

耐心倾听用户需求 关心用户切身利益

服务监督

为了更好的为客户做好服务工作,川沪客户服务中心欢迎客户对川沪客户服务人员们的工作进行监督。 在售后服务说明承诺的服务范围内,客户对川沪维修服务工程师所提供的服务,有任何建议及意见,请拨打服务电话:021-5186 3046
