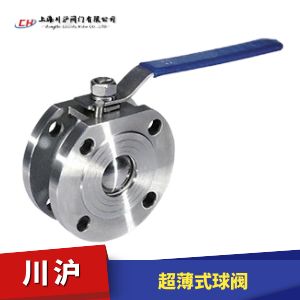

超薄式球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~150mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

超薄式球阀 型号:Q71F/Q71PPL

超薄式球阀是一种转角90°的旋转类球阀,是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

执行机构选型
超薄式球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动超薄式球阀(开关型和调节型控制信号4-20mA)和气动超薄式球阀(开关型和调节型控制信号4-20mA)

超薄式球阀 零部件参数

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢SS304 不锈钢SS304
7 手柄 不锈钢SS304 不锈钢SS304
8 阀杆螺母 不锈钢SS304 不锈钢SS304
9 填料压套 不锈钢SS304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

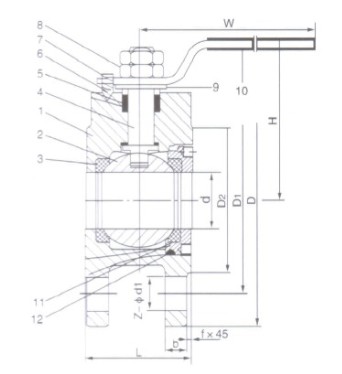

超薄式球阀 结构图

超薄式球阀结构图

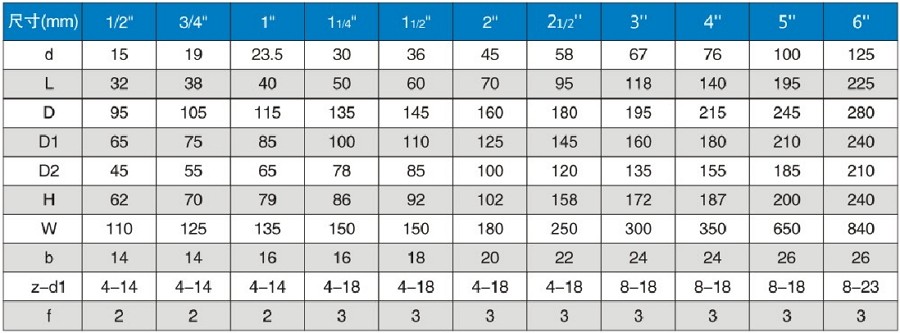

超薄式球阀 安装尺寸

超薄式球阀安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要超薄式球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

超薄式球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

超薄式球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
