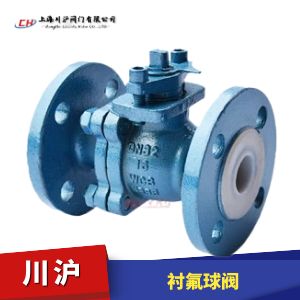

衬氟球阀图片
阀体材质 WCB衬F46、304衬F46、316衬F46
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
适用介质 酸、碱、盐等腐蚀性介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

衬氟球阀 型号:Q41F46

衬氟球阀用聚四氟乙烯作为内衬材料,配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。手动衬氟球阀,衬四氟法兰球阀可作开关或调节之用。适用于工业管道中液体和气体的输送(包括蒸气),各种酸、碱、盐类等强腐蚀性介质的管道。

执行机构选型
衬氟球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动衬氟球阀(开关型和调节型控制信号4-20mA)和气动衬氟球阀(开关型和调节型控制信号4-20mA)

衬氟球阀 零部件参数

零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
球体 WCB WCB CF8 CF8M CF3 CF3M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 HT250 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC WCC WCC WCC WCC

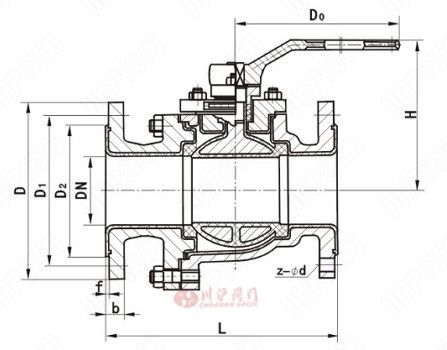

衬氟球阀 结构图

衬氟球阀结构图

衬氟球阀 外形尺寸

公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd Do(手柄) Do(蜗轮) H WT(Kg)
PN1.0MPa
15 1/2 140 95 65 45 2 14 4-Φ14 120   80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140   90 3
25 1 150 115 85 65 2 16 4-Φ14 160   100 4.5
32 11/4 165 135 100 78 2 18 4-Φ14 160   110 5.7
40 11/2 180 145 110 85 2 18 4-Φ14 200   120 7
50 2 200 160 125 100 3 20 4-Φ14 250   135 9.5
65 11/2 220 180 145 120 3 20 4-Φ14 300   145 15
80 3 250 195 160 135 3 22 4-Φ14 350   185 19
100 4 280 215 180 155 3 22 8-Φ18 400   95 33
125 5 320 245 210 185 3 24 8-Φ18 500   210 58
150 6 360 280 240 210 3 24 8-Φ23   200 450 93
200 8 457 335 295 265 3 26 8-Φ23   240 490 155
250 10 533 390 350 320 3 28 12-Φ23   240 550 210
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要衬氟球阀产品详细样本。
