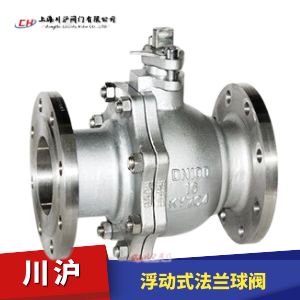

浮动式球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN15~250mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

浮动式球阀 型号:Q41F/Q41PPL/Q41H/Q41Y

浮动式球阀用于PN16~PN63 的各种管路上,用于截断或接通管路中的介质,选用不同的材质,四氟密封耐温≤150℃,PPL密封耐温≤250摄氏度。可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

执行机构选型
浮动式球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动浮动式球阀(开关型和调节型控制信号4-20mA)和气动浮动式球阀(开关型和调节型控制信号4-20mA)

浮动式球阀 零部件参数

零部件 材质
阀体   ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体 阀杆   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀 座 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座 聚四氟乙烯PTFE 不锈钢/柔性石墨
填料 聚四氟乙烯PTFE 增强柔性石墨
填料压盖   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度 -29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃~300℃(对位聚笨 PPL)
介质 水 蒸汽 油品 硝酸类 强氧化介质 醋酸类 尿素类

浮动式球阀 执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

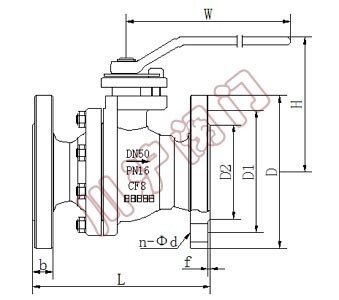

浮动式球阀 结构图

浮动式球阀结构图

浮动式球阀 安装尺寸

1.6MPa DN L D D1 D2 b n-φd H D0
凸面法兰
RF Q41F Q41PPL 16C 16P 16R
15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200
2.5MPa 15 130 95 65 45 16 4-14 103 140
凸面法兰 RF Q41F Q41PPL 25 25P 25R 20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200
4.0MPa DN L D D1 D2 D6 b n-φd H D0
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R 15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200
6.4MPa 15 165 105 75 55 40 18 4-14 105 140
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R 20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要浮动式球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

浮动式球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

浮动式球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
