| 阀体材质 | WCB、304不锈钢、316不锈钢 |
|---|---|
| 公称通径 | DN15~200mm |
| 公称压力 | PN1.6MPa、2.5MPa、Class150 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)合金钢密封(-29-+425℃) |
| 适用介质 | 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质 |
| 驱动形式 | 手柄、蜗轮、电动、气动、液动等 |
| 行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

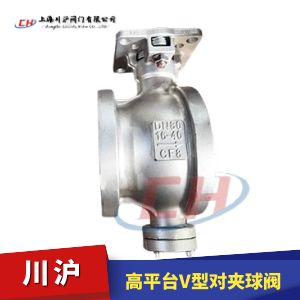

高平台V型对夹球阀是特殊类型球阀，它的关闭件是球缺体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，与阀座之间形成剪切作用，对介质具有强有力的切断力，球缺体的V型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的精确调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能。免支架安装，可以和电动执行器或气动执行器进行直接连接，也可以在轴上安装手柄，实现手动功能。三通球阀阀芯结构有L型和T型2种方式，可以用来分配不同的流向。根据不同的介质和介质的温度，选择合适的阀座。
执行机构选型
高平台V型对夹球阀通过支架和联轴器和电动执行机构和气动执行机构连接，组成，电动高平台V型对夹球阀（开关型和调节型控制信号4-20mA）和气动高平台V型对夹球阀（开关型和调节型控制信号4-20mA）
| 序号No | 零件PARTS | 材料MATERIAL |
|---|---|---|
| 1 | 阀体 | CF8 |
| 2 | 球体 | 304+HCr |
| 3 | 阀杆 | F304 |
| 4 | 轴套 | 304+复合材料 |
| 5 | 填料垫 | 304 |
| 6 | 填料 | 柔性石墨 |
| 7 | 填料压板 | CF8 |
| 8 | 外六角螺栓 | 不锈钢 |
| 9 | 底盖 | CF8 |
| 10 | 下轴 | F304 |
| 11 | 轴套 | 304+复合材料 |
| 12 | 缠绕垫 | 304+石墨 |
| 13 | 内六角螺栓 | 不锈钢 |
| 14 | 阀座 | 304+NI55 |
| 15 | O型圈 | Viton |
| 16 | 石墨阀座圈 | 柔性石墨 |
| 17 | 压圈 | F304 |
| 18 | 碟簧 | 17-7PH |
| 19 | 双头螺柱 | 不锈钢 |
| 20 | 定位片 | 不锈钢 |

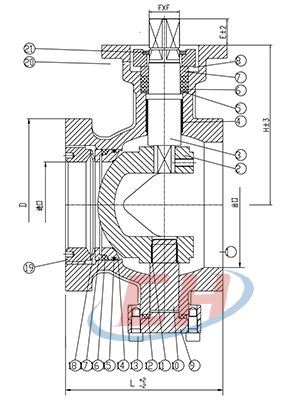

| 公称通径 DN(mm) |
L | 进口 | 出 口 | D | FXF | E | H | 支架尺寸 |
|---|---|---|---|---|---|---|---|---|
| 15 | 62 | 15 | 25 | 48 | 11X11 | 14 | 72 | F05 |
| 20 | 62 | 15 | 25 | 48 | 11X11 | 14 | 72 | F05 |
| 25 | 62 | 20 | 38 | 67 | 11X11 | 14 | 72 | F05 |
| 32 | 62 | 25 | 45 | 82 | 11X11 | 14 | 76 | F05 |
| 40 | 62 | 32 | 49 | 90 | 11X11 | 14 | 78 | F05 |
| 50 | 75 | 40 | 64 | 100 | 14X14 | 17 | 96 | F05XF07 |
| 65 | 90 | 50 | 85 | 125 | 14X14 | 17 | 104 | F05XF07 |
| 80 | 100 | 65 | 100 | 133 | 17X17 | 20 | 121 | F07XF10 |
| 100 | 115 | 76 | 110 | 154 | 17X17 | 20 | 130 | F07XF10 |
| 125 | 130 | 98 | 140 | 180 | 17X17 | 20 | 145 | F07XF10 |
| 150 | 160 | 120 | 170 | 215 | 27X27 | 30 | 185 | F10XF12 |
| 200 | 200 | 150 | 215 | 265 | 27X27 | 30 | 222 | F12XF14X16 |
| 球阀说明书 | 下载 |
|---|---|
| 球阀说明书-上海川沪阀门有限公司 | 点击下载 |
