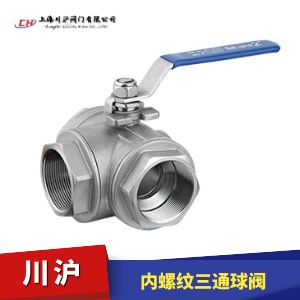

内螺纹三通球阀图片

内螺纹三通球阀 型号:Q14F/Q15F

内螺纹三通球阀分为L形和T形,L形(Q14F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q15F)三通球阀用于介质分流、合流及流 向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

执行机构选型
内螺纹三通球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动内螺纹三通球阀(开关型和调节型控制信号4-20mA)和气动内螺纹三通球阀(开关型和调节型控制信号4-20mA)

内螺纹三通球阀 技术参数

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯/PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯/PTFE
7 中口 聚四氟乙烯/PTFE
8 大薄片 聚四氟乙烯/PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢/CF8
13 螺帽 不锈钢/CF8
14 锁定装置 不锈钢/CF8
15 皮套 塑料
16 盲盖 不锈钢/CF8M/CF8

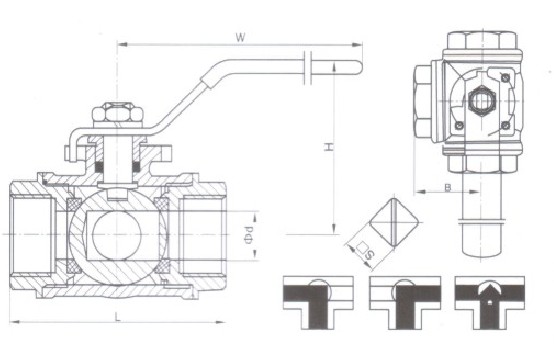

内螺纹三通球阀 结构图

内螺纹三通球阀结构图

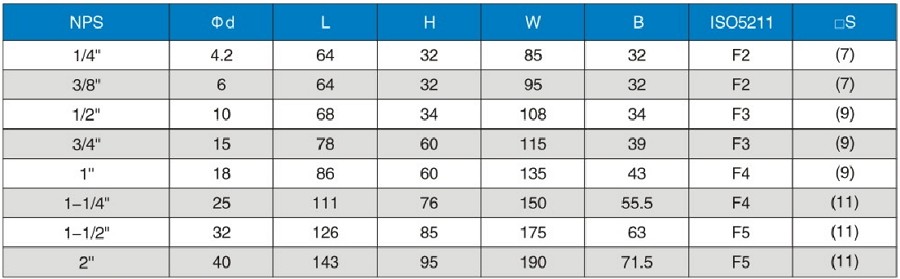

内螺纹三通球阀 安装尺寸

内螺纹三通球阀安装尺寸

由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要内螺纹三通球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)

内螺纹三通球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

内螺纹三通球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
