上海川沪阀门有限公司

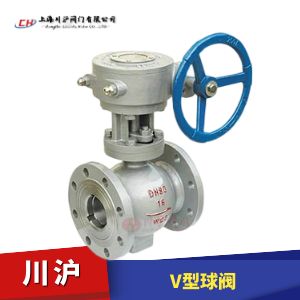

V型球阀图片
阀体材质 WCB碳钢、304不锈钢、316不锈钢
公称通径 DN25~500mm
公称压力 PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)、合金钢H密封(-40~425℃)、硬质合金Y密封(-40~425℃)
适用介质 水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

V型球阀 型号:VQ40F/VQ40H/VQ40PPL/VQ40Y

V型球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构,密封性能可靠。球芯与阀座不会产生卡阻或脱离,使用寿命长。球芯上的V形切口与金属阀座之间具有剪切作用,特别适用于控制高粘度,含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。

执行机构选型
V型球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动V型球阀(开关型和调节型控制信号4-20mA)和气动V型球阀(开关型和调节型控制信号4-20mA)

V型球阀 零部件参数

零件名称 材质
阀体、阀盖 WCB CF 8
密封圈 2Cr13+氮化 304+氮化
球体 2Cr13+硬格 304+硬格
阀座、阀杆 2Cr13 304
垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
双头螺柱 35CrMoA 1Cr18Ni9Ti

V型球阀 性能规范

公称压力 试验压力(MPa) 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及高粘度,含纤维、固体颗粒等介质 -28℃~≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59    GB9113    HG20592-97    ANSI B16.5
检验试验 JB/T9092-99               API 598

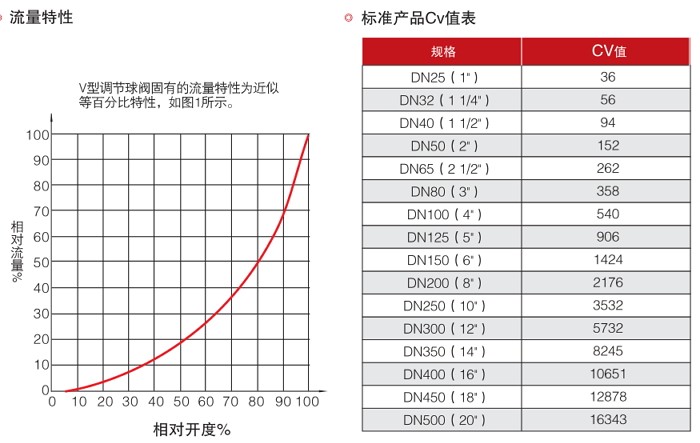

V型球阀 流量特性和额定CV值

流量特性和额定CV值

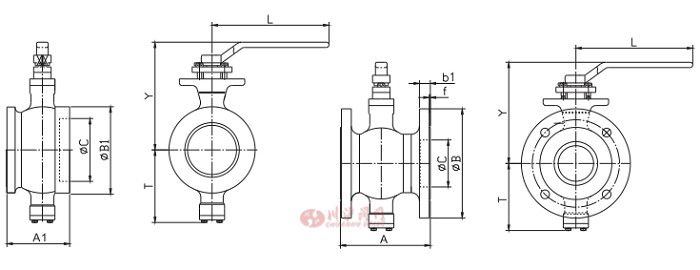

手柄式V型球阀 结构图

V型球阀结构图

手柄式V型球阀 安装尺寸

DN A1 A B1 B C b1 f T Y L
25 60 102 68 115 38 16 2 81 73 150
32 60 102 76 140 45 18 2 86 78 180
40 60 114 84 150 50 18 2 90 80 215
60 75 124 100 165 62 20 2 93 90 230
65 100 145 118 185 77 20 2 108 105 270
80 100 165 132 200 90 20 2 123 118 290
100 115 194 158 220 115 22 2 138 130 330
125 129 194 184 250 134 22 2 148 145 330

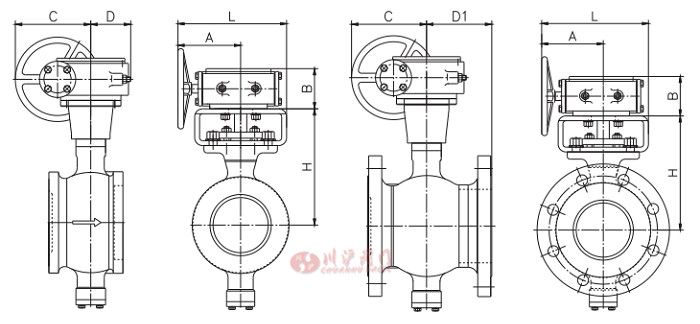

蜗轮式V型球阀 结构图

V型球阀结构图

蜗轮式V型球阀 安装尺寸

DN A L B H C D D1
25 145 200 70 133 170 60 60
32 145 200 70 138 170 60 60
40 145 200 70 140 170 60 60
50 145 200 70 150 170 60 64
65 145 200 70 165 170 60 75
80 145 200 70 178 170 60 90
100 145 200 70 190 170 60 100
125 170 235 74 205 190 75 97
150 170 235 74 235 190 75 120
200 190 265 90 265 220 83 125
250 215 325 100 317 270 106 150
300 215 325 100 362 270   150
350 260 370 125 437 300   180
400 260 370 125 492 300   180
450 260 370 125 570 300   230
500 270 415 130 640 340   280
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要V型球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

V型球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

V型球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
