上海川沪阀门有限公司

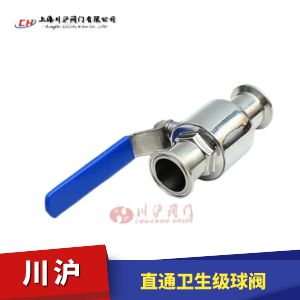

卫生级球阀图片
阀体材质 304不锈钢、316不锈钢
公称通径 φ12.7~φ133
公称压力 PN1.0MPa、1.6MPa
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
驱动形式 手柄、蜗轮、电动、气动、液动等
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

直通卫生级球阀 型号:Q81F

卫生级快装球阀流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。卫生级快装球阀阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。Q81F卫生级快装球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

执行机构选型
直通卫生级球阀通过支架和联轴器和电动执行机构和气动执行机构连接,组成,电动直通卫生级球阀(开关型和调节型控制信号4-20mA)和气动直通卫生级球阀(开关型和调节型控制信号4-20mA)

直通卫生级球阀 技术参数

阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤150℃
结构型式 快装式、焊接式、螺纹式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
特   点 安全卫生,密封好、使用寿命长

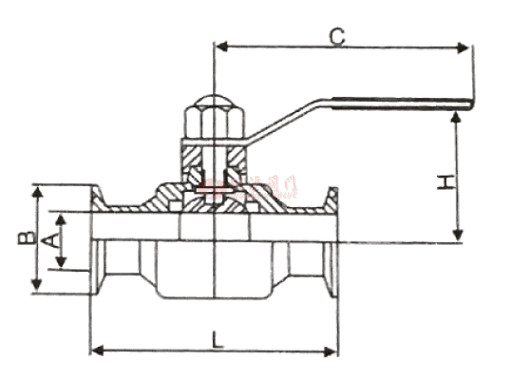

直通卫生级球阀 结构图

直通卫生级球阀 结构图

直通卫生级球阀 连接尺寸

规格 SIZE A B C L KG
管道外径 1英寸=25.4 通径 卡盘通径 手柄 总长度 重量
c12.7 1/2 10 25.4 100 85 0.3
c19 3/4 16 50.5 120 100 0.6
c25 1 22 50.5 130 105 0.7
c32 1-1/4 29 50.5 140 120 0.8
c38 1-1/2 35 50.5 160 136 1.0
c45 1-3/4 42 64 170 145 1.6
c51 2 47 64 175 160 1.7
c57 2-1/4 52 77 195 162 2.4
c63.5 2-1/2 58 77 200 170 2.6
c76 3 71 91 250 195 4
c89 3-1/2 83 106 260 235 5.9
c102 4 97 119 290 270 8.3
c133 5 125 145 350 290 14
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要直通卫生级球阀产品详细样本。
  • 内螺纹球阀
  • 球阀
    内螺纹球阀(材质不锈钢、内螺纹连接、高平台球阀、带手柄)
  • 超薄球阀
  • 球阀
    超薄球阀(材质不锈钢、法兰连接、超薄式球阀、带手柄)
  • 法兰球阀
  • 球阀
    法兰球阀(材质不锈钢、法兰连接、国标尺寸、带手柄)
  • 高压球阀
  • 球阀
    高压球阀(材质A105、锻造、二段式球阀、带手柄)
  • 三通保温球阀
  • 球阀
    三通保温球阀(材质不锈钢、法兰连接、保温型、带手柄)
  • V型球阀
  • 球阀
    V型球阀(材质碳钢、法兰连接、耐磨型、带安装支架)
  • 三片式焊接球阀
  • 球阀
    三片式焊接球阀(材质不锈钢、三片式、对焊连接、带手柄)
  • 三片式法兰球阀
  • 球阀
    三片式法兰球阀(材质不锈钢、法兰连接、三片式、带手柄)

直通卫生级球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

直通卫生级球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
