减压阀图片

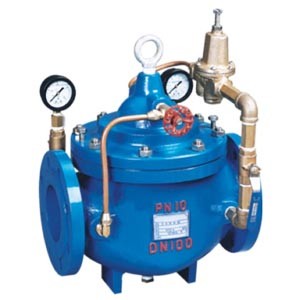

减压阀 型号:200X

200X减压阀作用与用途:调节与控制主阀的出口压力,主阀出口压力不因进口压力变化而改变,亦不因主阀出口流量的变化而改变其出口压力。可用于生活给水、消防系统及工业给水系统。
压力等级:PNI0、PNI6、PN25隔膜式:DN20~450活塞式:DN500~750,介质温度:0~80℃。

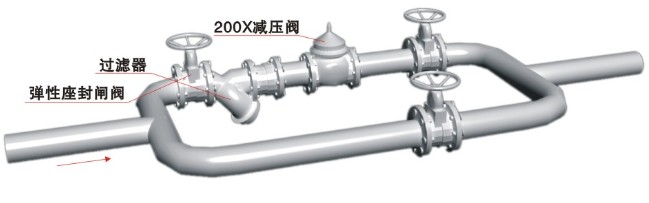

减压阀典型安装示意图

减压阀安装示意图

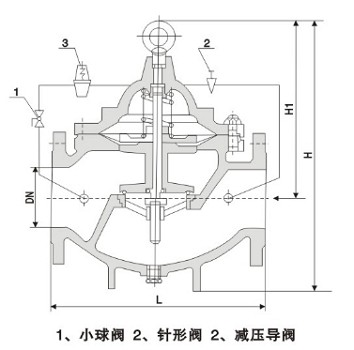

减压阀结构图

减压阀结构图

减压阀安装尺寸

公称通径   尺寸(mm)
DN(mm) L H
20 150 245 195
25 160 254 208
32 180 263 222
40 200 272 237
50 203 282 254
65 215 292 272
80 241 310 282
100 270 330 303
125 300 358 344
150 330 385 385
200 400 438 437
250 480 490 532
300 550 550 600
350 622 617 677
400 685 693 764
450 750 778 862
500 811 873 972
600 935 980 1096
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要减压阀产品详细样本。
  • 多功能水泵控制阀
  • 水利控制阀
    多功能水泵控制阀(阀体材质碳钢、实现对水泵出口的缓慢开启、全开、缓闭、截止等功能)
  • 减压稳压阀
  • 水利控制阀
    减压稳压阀(阀体材质黄铜、法兰连接、实现能自动保持稳定出口压力功能)
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀(阀体材质黄铜、法兰连接、用于空调系统供/回水之间以平衡压差的阀门)
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀(阀体材质不锈钢、法兰连接、用于空调系统供/回水之间以平衡压差的阀门)
水利控制阀说明书 下载

减压阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

减压阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
