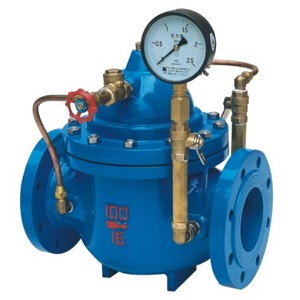

缓闭止回阀图片

缓闭止回阀 型号:300X

300X型缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制阀接管系统。利用水力自动操作,可使主阀得到最佳的开启和关闭速度。防止水锤水击的产生,以达到缓闭消声的效果。当阀门从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀本产品利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

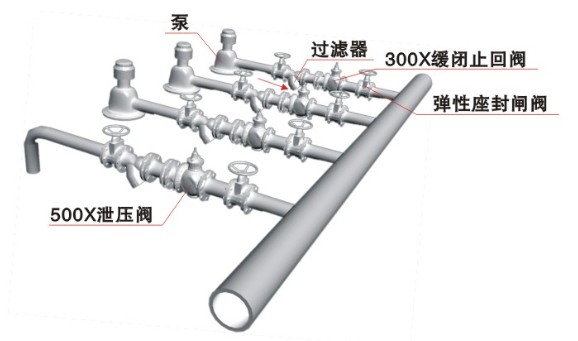

缓闭止回阀典型安装示意图

缓闭止回阀安装示意图

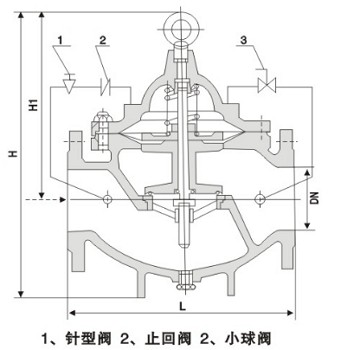

缓闭止回阀结构图

缓闭止回阀结构图

缓闭止回阀安装尺寸

公称通径       尺寸(mm)
DN(mm) L A1 A H1 H F
20 150 200 282 106 172 116
25 160 200 282 106 172 116
32 180 200 282 106 172 116
40 200 210 320 137 225 168
50 203 210 320 137 225 168
65 215 215 330 145 270 180
80 241 220 330 178 289 210
100 270 230 410 232 375 284
125 300 245 420 286 420 310
150 330 260 420 318 450 370
200 400 280 430 413 722 463
250 480 300 450 502 769 525
300 550 320 460 600 906 625
350 622 340 470 628 1480 705
400 685 360 480 677 1027 778
450 750 360 480 677 1027 778
500 811 410 780 750 1110 690
600 935 456 888 850 1286 785
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要缓闭止回阀产品详细样本。
水利控制阀说明书 下载

缓闭止回阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

缓闭止回阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
