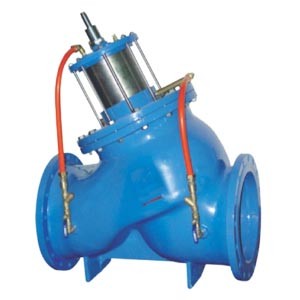

活塞式多功能水泵控制阀图片

活塞式多功能水泵控制阀 型号:DS101X

活塞式多功能水泵控制阀是安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠,双腔室、双阀瓣结构可使阀门在停泵后迅速关闭90%(防止回流介质导致水泵反转),再缓慢关闭其余10%(消除破坏水锤)活塞式阀门性能可靠、强度高、动作平稳,适用于防止开泵水锤和停泵水锤的场合。只需操作水泵电机启闭按扭,阀门即可按照水泵操作规程自动实现启闭,流量大、压力失小。

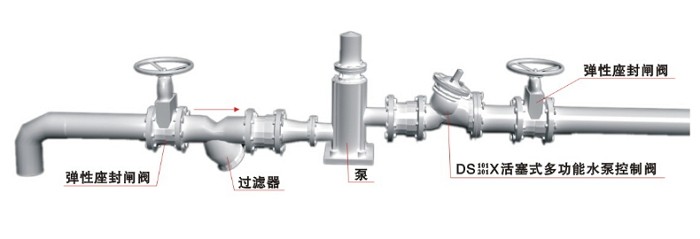

活塞式多功能水泵控制阀典型安装示意图

活塞式多功能水泵控制阀安装示意图

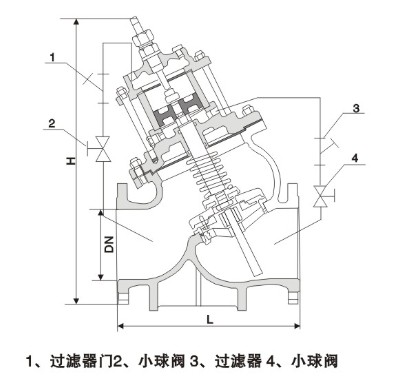

活塞式多功能水泵控制阀结构图

活塞式多功能水泵控制阀结构图

活塞式多功能水泵控制阀安装尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
L 203 216 248 283 330 356 444 533 600 622 698 775 811 980 980 1120 1220 1320 1600 2000
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1600 1800 2000 2300 2600 2700 2860 3200
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要活塞式多功能水泵控制阀产品详细样本。
水利控制阀说明书 下载

活塞式多功能水泵控制阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

活塞式多功能水泵控制阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
