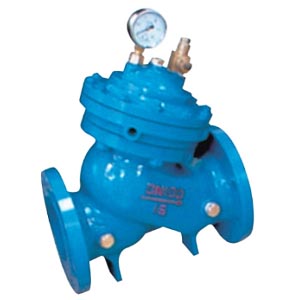

缓开快闭止回阀图片

缓开快闭止回阀 型号:DY30BX

DY30BX缓开快闭止回阀它包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔,隔膜腔内设隔膜,隔膜与中心轴连接,中心轴另一端连接阀门,阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通,水容器与上阀盖出水为节流连通,水容器与上阀盖进水为单向连通。该阀缓慢开启,防止电流冲击及官网中压力冲击;快速关闭,防止水锤产生。无水质要求,可用于污水、清水及原水系统。

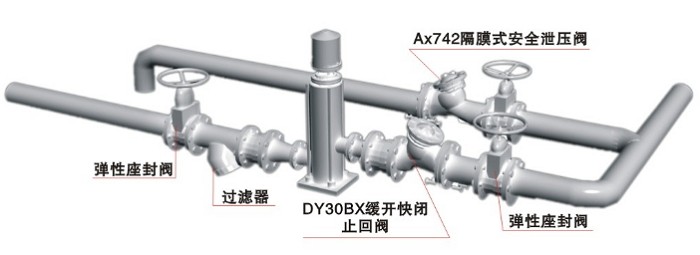

缓开快闭止回阀典型安装示意图

缓开快闭止回阀安装示意图

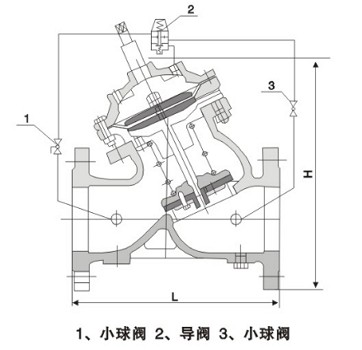

缓开快闭止回阀结构图

缓开快闭止回阀结构图

缓开快闭止回阀安装尺寸

公称通径DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 395 930 950
H 750 850 1120 1150
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要缓开快闭止回阀产品详细样本。
水利控制阀说明书 下载

缓开快闭止回阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

缓开快闭止回阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
