隔膜式遥控球阀

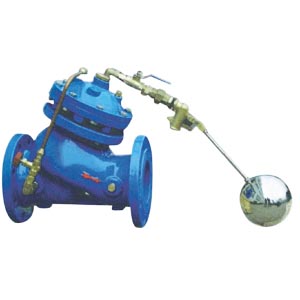

隔膜式遥控球阀图片

隔膜式遥控球阀 型号：F745X

F745X隔膜式遥控球阀是兼具多种功能的水力操作式阀门，主要安装于水池或高架水塔的进水口处，当水位达到设定的高度，主阀由浮球导阀控制关闭进水口停止供水；当水位下降后，主阀由浮球导阀控制打开进水口向水池注水，实现自动补水。液位控制精确，不受水压干扰；隔膜式遥控球阀可随水池的高度及使用空间位置安装，维护、调试、检查方便、密封可靠，使用寿命长。隔膜式阀门性能可靠、强度高、动作平稳适用于450口径以下的管道。

隔膜式遥控球阀典型安装示意图

隔膜式遥控球阀安装示意图

隔膜式遥控球阀结构图

隔膜式遥控球阀结构图

隔膜式遥控球阀安装尺寸

DN L H   D     D1     n-d
1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa
50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
300 600 927 445 460 485 400 410 430 12-22 12-26 16-30
350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
600 900 1600 780 840   725 770   20-30 20-36
700 980 1750 895 910   840 840   24-30 24-36
800 1120 1900 1015 1025   950 950   24-33 24-39
900 1220 2100 1115     1050     28-33
1000 1320 2400 1230     1160     28-36
由于产品改进技术创新参数可能有一定变化，公司不另行通知，咨询和索要隔膜式遥控球阀产品详细样本。
  • 多功能水泵控制阀
  • 水利控制阀
    多功能水泵控制阀（阀体材质碳钢、实现对水泵出口的缓慢开启、全开、缓闭、截止等功能）
  • 减压稳压阀
  • 水利控制阀
    减压稳压阀（阀体材质黄铜、法兰连接、实现能自动保持稳定出口压力功能）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质黄铜、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
  • 压差旁通阀
  • 水利控制阀
    压差旁通阀（阀体材质不锈钢、法兰连接、用于空调系统供/回水之间以平衡压差的阀门）
水利控制阀说明书 下载

隔膜式遥控球阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

隔膜式遥控球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
