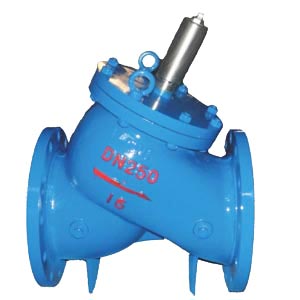

多功能三合一止回阀图片

多功能三合一止回阀 型号:JLH41X

JLH型多功能三合一止回阀它包括阀体内设阀座、阀杆、弹簧、阀瓣、导套等零件组成。此阀具有截止、止回、节流三种功能。主要用于水泵出口或其它防止液体倒流的管道,可有效的防止普通止回阀液体倒流时产生的水锤冲击和噪音,是止回阀的更新换代产品。三合一止回阀安装在一般建筑,公寓及工厂的供排水,冷暖水处理,及锅炉的冷凝水,二次供水管道的泵出口上,用来防止泵停止运转而引起的管道内的介质倒流。
安装了加速关闭弹簧,利用快关原理防止水锤的产生,防止介质倒流,达到静音关闭;装有开度指示器,通过调节开度,可以调节水泵的输出量;关闭阀杆,可起到截止阀的作用。
安装与调节:1.安装时要注意阀体外水流指示,按水流方向安装,垂直、水平安装均可。2.调节阀杆的开度,可改变流量大大小,开度的大小可以开度指示器上显示出来。3.顺时针旋紧阀杆,可截断介质,起到截止阀的作用,

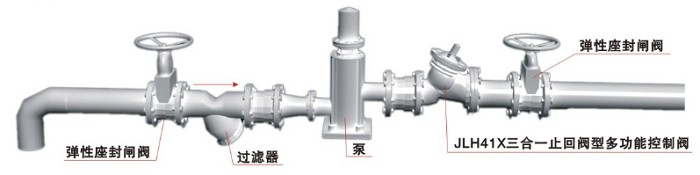

多功能三合一止回阀典型安装示意图

多功能三合一止回阀安装示意图

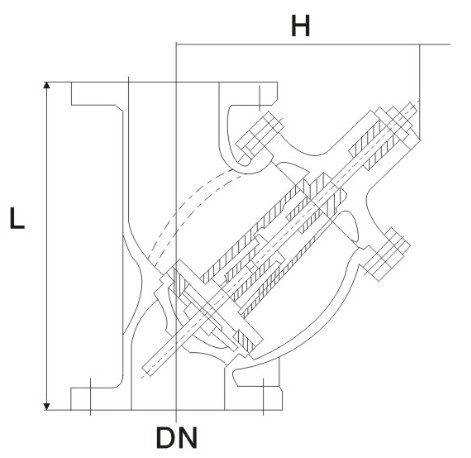

多功能三合一止回阀结构图

多功能三合一止回阀结构图

多功能三合一止回阀安装尺寸

公称通径DN 50 65 80 100 125 150 200 250 300 350
1.0/1.6 230 290 310 350 400 480 550 620 700 787
2.5 210 250 290 320 380 420 500 680 730 830
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要多功能三合一止回阀产品详细样本。
水利控制阀说明书 下载

多功能三合一止回阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

多功能三合一止回阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
