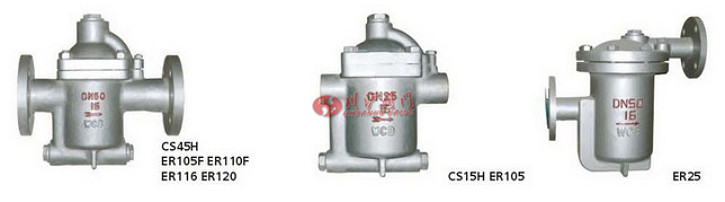

钟形浮子(倒吊桶)式蒸汽疏水阀图片

钟形浮子(倒吊桶)式蒸汽疏水阀 型号:ER105/ER110/ER116/ER120

钟形浮子(倒吊桶)式蒸汽疏水阀特点及性能:
1与杠杆机械结合可制成高压阀。
2敞口形的浮子抗水击,吊捅上没有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)
3汽水分离可旅:(水汽经U型通道从阀下部进入),阀内始终处于封状态,有效阻止蒸汽泄漏。
4背压率高90%。
5内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
6内部装有大排量的双阀座差压机械和SCCV关闭系统,体积小而排且大。
7对凝结水的发生量适应性强,既可间歇排放,又可连续排放。

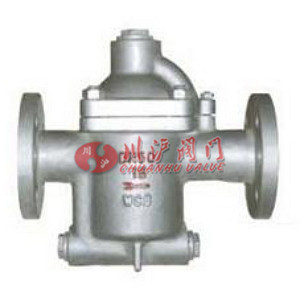

钟形浮子(倒吊桶)式蒸汽疏水阀图片

钟形浮子(倒吊桶)式蒸汽疏水阀 技术参数

零件名称 材料
阀体、阀盖 WCB、不锈钢
阀座、阀芯 不锈钢
浮子、吊桶 不锈钢
控制架 不锈钢
内置过滤网 不锈钢

钟形浮子(倒吊桶)式蒸汽疏水阀 结构图

钟形浮子(倒吊桶)式蒸汽疏水阀结构图

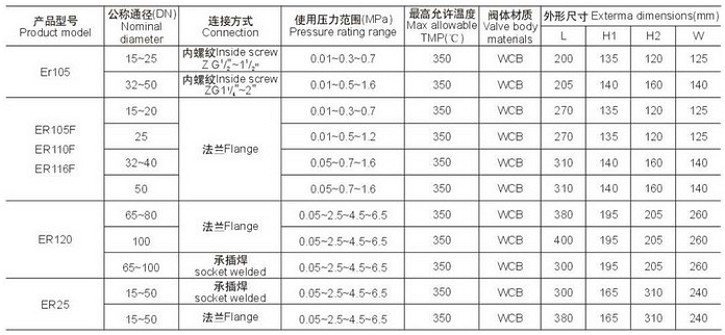

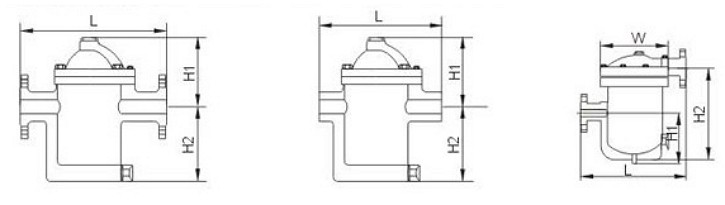

钟形浮子(倒吊桶)式蒸汽疏水阀 外形尺寸

钟形浮子(倒吊桶)式蒸汽疏水阀外形尺寸
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要钟形浮子(倒吊桶)式蒸汽疏水阀产品详细样本。

钟形浮子(倒吊桶)式蒸汽疏水阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

钟形浮子(倒吊桶)式蒸汽疏水阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
