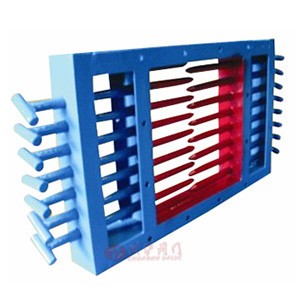

棒条闸门图片

棒条闸门 型号:LB-I/LB-II

棒条闸门分为单层棒条闸门和双层帮条闸门,根据冶金、选矿、建材等行业对中小型固体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门,适用于≤50mm物料控制。
其中特点结构简单、操纵灵活、重量轻、无卡阻,能随时调整通过物料的大小(经调整能通过>50mm物料);本闸门采用优质型钢焊接,刚性强、不变形、使用寿命长、基本无维修量,是中小型晶状、块状物料控制的理想设备。

棒条闸门性能规范

公称通径 适用温度 适用介质
300x300~2000x2000 ≤300℃ 50mm以下颗料物料

棒条闸门零部件材质

零件名称 框架 棒条
材料 碳钢、不锈钢 碳钢、不锈钢

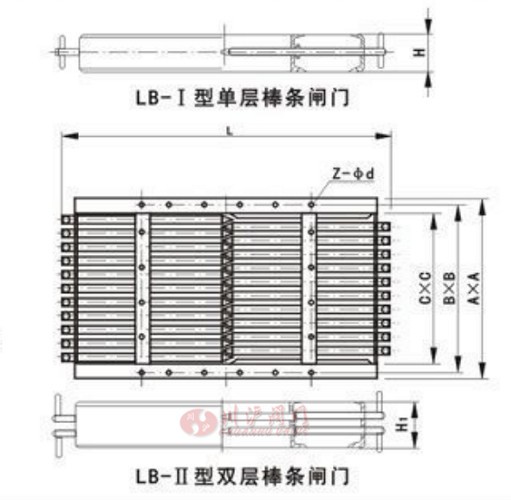

棒条闸门结构图

棒条闸门结构图

棒条闸门安装尺寸

C*C B*B A* A L H H1 Z-d 重量KG
LB-I LB-II
300X300 350X350 390X390 800 100 120 8-14 158 252
400X400 450X450 490X490 1000 100 120 12-14 239 374
500X500 560X560 610X610 1200 120 140 16-18 324 499
600X600 660X660 710X710 1400 120 140 16-18 396 612
700X700 770X770 820X820 1600 140 160 20-18 478 726
800X800 870X870 920X920 1800 140 160 20-18 543 860
900X900 972X972 1030X1030 2000 160 180 24-23 689 1020
1000X1000 1068X1068 1130X1130 2200 160 180 24-23 759 1260
1100X1100 1183X1183 1240X1240 2500 180 200 28-23 849 1460
1200X1200 1280X1280 1340X1340 2700 180 200 32-23 943 1680
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要棒条闸门产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

棒条闸门 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

棒条闸门 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
