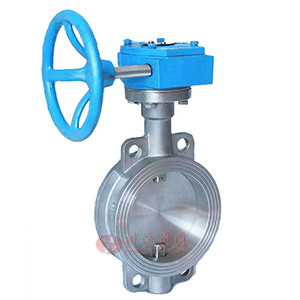

对夹式通风蝶阀图片

对夹式通风蝶阀 型号:D371W

对夹式通风蝶阀用于通风除尘及高温烟气管道系统,作双向启闭与调节流量用。阀门结构简单,性能可靠,可任意方向安装,可以不受介质流向限制。阀门分段轴设计,薄型蝶板,是流阻较小的蝶阀。对夹式安装,结构尺寸短,重量轻.节省安装空间。

对夹式通风蝶阀性能规范

型号 D371W-1/2.5/6C D371W-1/2.5/6P D371W-1/2.5/6R
适用介质 空气、烟气、含尘气体等 高温烟气、含尘气体等 腐蚀性烟气、含尘气体等
适用温度 ≤400℃ ≤650℃ ≤350℃
泄漏量 1%

对夹式通风蝶阀零部件材质

零件名称 阀体 蝶板 阀杆 填料
材料 Q235A、304、316、310 Q235A、304、316、310 2Cr13、不锈钢 柔性石墨

对夹式通风蝶阀结构图

对夹式通风蝶阀结构图

对夹式通风蝶阀安装尺寸

DN L D D1 D2 Z-d 手柄Lever D71W 型 蜗轮 Worm gear D371W 型 电动 Electric D971W 型 气动 Pneumatic D671W 型
Lo H1 Do E2 H2 E3 H3 E4 H4
50 43 140 110 88 4-14 270 400 150 193 418 125 575 180 443
65 46 160 130 108 4-14 270 425 150 193 442 125 600 180 467
80 46 190 150 124 4-18 270 435 150 193 453 125 610 245 510
100 52 210 170 144 4-18 270 457 150 193 475 125 630 245 540
125 56 240 200 174 8-18 310 505 150 193 522 245 680 245 587
150 56 265 225 199 8-18 310 537 150 193 638 245 740 350 685
200 60 320 280 254 8-18 370 590 220 319 705 245 805 350 775
250 68 375 335 309 12-18     220 319 775 313 990 350 855
300 78 440 395 363 12-22     280 319 955 313 1045 600 1000
350 78 490 445 413 12-22     280 319 990 313 1115 600 1035
400 102 540 495 463 16-22     320 496 1070 313 1170 600 1105
450 114 595 550 518 16-22     320 496 1145 439 1285 750 1180
500 127 645 600 568 20-22     320 496 1200 439 1340 750 1235
600 154 755 705 667 20-26     320 496 1350 556 1525 750 1385
700 165 860 810 772 24-26     400 686 1550 556 1735 750 1530
800 190 975 920 878 24-30     400 686 1665 556 1850 1060 1645
900 203 1075 1020 978 24-30     450 916 1826 556 1905 1060 1750
1000 216 1175 1120 1078 28-30     450 916 1965 556 2025 1360 1960
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要对夹式通风蝶阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

对夹式通风蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

对夹式通风蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
