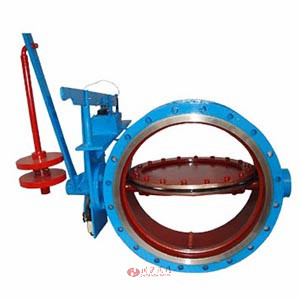

电磁煤气安全阀图片

电磁煤气安全阀 型号:DMF

DMF型电磁煤气快切阀,是我公司自行研究设计。它与电磁式启动器组合配套使用,具有结构简单、操作方便、重量轻、工作可靠、切断时为1.5秒,低泄漏等优点。广泛应用于以煤气为燃料的各种工业窑炉的煤气快速切断,也可用于类似要求的其它场合。电磁煤气安全阀为法兰连接、杠杆式启闭阀,它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。
电磁煤气安全阀工作原理是当煤气或助燃空气低压时,通过相应的电路设计,可使电磁铁在某一规定的低压时失电,这样杠杆失去平衡,安全阀相连的杠杆脱扣,重锤下落,安全阀立即关闭。另外一旦断电,也即电磁铁失电和上述相同,安全阀亦立即关闭,这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的。

电磁煤气安全阀性能规范

公称压力 电源电压 切断时间 转角范围 工作温度 适用介质
0.1Mpa 220V 50HZ 1.5S 0-90° ≤200℃ 煤气、空气等气体

电磁煤气安全阀零部件材质

零件名称 阀体、蝶板 阀杆 填料 密封圈
材料名称 Q235A 优质碳钢 石棉盘根 硅橡胶

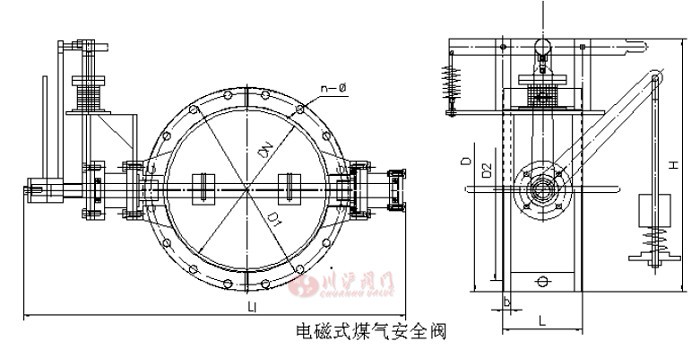

电磁煤气安全阀结构图

电磁煤气安全阀结构图

电磁煤气安全阀安装尺寸

DN D D1 D2 L L1 L2 H b Z-φd
100 205 170 145 120 360 250 550 14 4-18
150 260 225 200 145 410 250 590 16 8-18
200 315 280 255 145 465 250 640 18 8-18
250 370 335 310 180 520 250 690 22 12-18
300 435 395 362 180 580 300 740 22 12-23
350 485 445 412 200 630 300 790 22 12-23
400 535 495 462 200 680 300 840 22 16-23
450 590 550 518 200 740 300 880 24 16-23
500 640 600 568 270 780 300 930 24 16-23
600 755 705 670 270 895 400 1020 24 20-25
700 860 810 775 270 1010 400 1100 24 24-25
800 975 920 880 270 1125 400 1190 26 24-30
900 1075 1020 980 270 1225 400 1280 26 24-30
1000 1175 1120 1080 300 1345 400 1360 26 28-30
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要电磁煤气安全阀产品详细样本。
