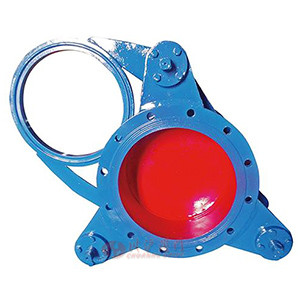

手动盲板阀 型号:FC43X

手动盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。手动盲板阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。
手动盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。

手动盲板阀性能规范

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
<120 <250 <300
适用介质 煤气等有毒、有害、易燃气体
采用标准 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

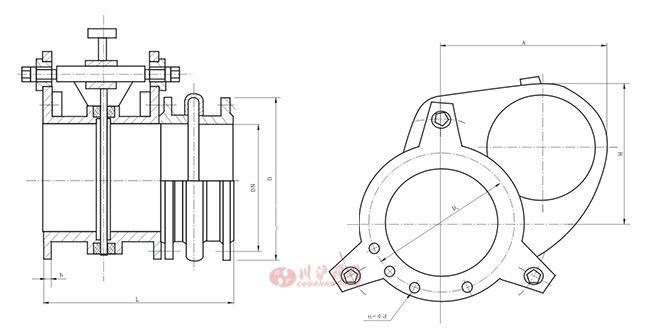

手动盲板阀结构图

手动盲板阀结构图

手动盲板阀安装尺寸

DN D D1 b n-φd 短系列 L
100 210 170 12 4-φ18 210
150 265 225 14 8-φ18 210
200 320 280 14 8-φ18 230
250 375 335 14 12-φ18 250
300 440 395 16 12-φ22 270
350 490 445 16 12-φ22 290
400 540 495 16 16-φ22 310
450 595 550 20 16-φ22 330
500 645 600 20 20-φ22 350
600 755 705 20 20-φ26 370
700 860 810 20 24-φ26 390
800 975 920 22 24-φ30 410
900 1075 1020 22 24-φ30 430
1000 1175 1120 22 28-φ30 450
1200 1375 1320 22 32-φ30 470
1400 1575 1520 26 36-φ30 490
1500 1675 1620 26 36-φ30 510
1600 1790 1730 26 40-φ30 530
1800 1990 1930 26 44-φ30 550
2000 2190 2130 26 48-φ30 570
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要手动盲板阀产品详细样本。
