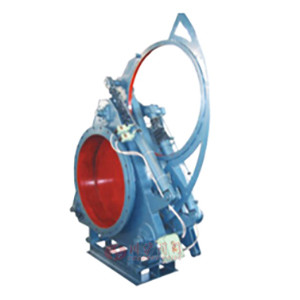

液动盲板阀图片

液动盲板阀 型号:FC743X

液动盲板阀又名电动扇形盲板阀,主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸板上,便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧,自锁性好。电动扇形眼镜阀设有不锈钢波纹管,具有伸缩性强、使用寿命长等特点。
液动盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。

液动盲板阀性能规范

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.375 0.225 0.15 0.075
驱动源 油压压力6.3MPa
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-250 -20-300
适用介质 煤气、其他可燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢;阀杆为不锈钢;密封圈为硅橡胶

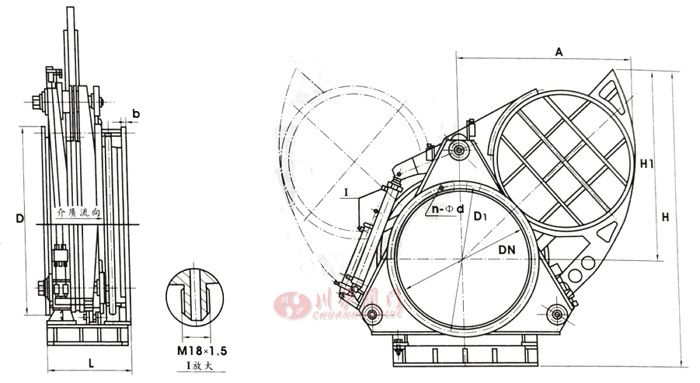

液动盲板阀结构图

液动盲板阀结构图

液动盲板阀安装尺寸

DN D D1 b n-φd L
300 440 395 22 12-φ22 450
350 490 445 22 12-φ22 450
400 540 495 22 16-φ22 450
450 595 550 24 16-φ22 500
500 645 600 24 16-φ22 500
600 755 705 24 20-φ26 600
700 860 810 26 24-φ26 600
800 975 920 26 24-φ30 800
900 1075 1020 28 24-φ30 800
1000 1175 1120 30 28-φ30 800
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要液动盲板阀产品详细样本。
