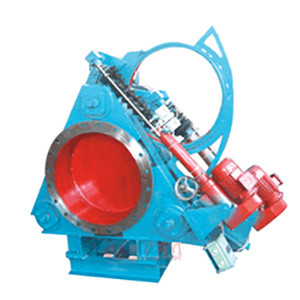

电动推杆盲板阀图片

电动推杆盲板阀 型号:FC9T43X

电动推杆盲板阀电动推杆扇形盲板阀,主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成,并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设置闸板上,易于维护时更换密封圈,橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。
电动推杆盲板阀广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。

电动推杆盲板阀性能规范

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.375 0.225 0.15 0.075
驱动源 3相380V50HZ
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-250 -20-300
适用介质 煤气、其他可燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢;阀杆为不锈钢;密封圈为硅橡胶

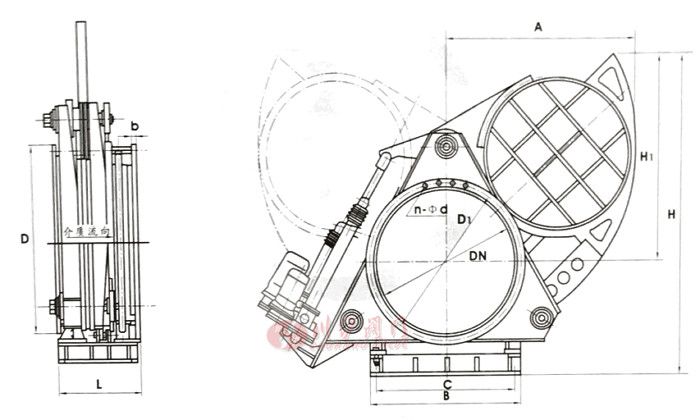

电动推杆盲板阀结构图

电动推杆盲板阀结构图

电动推杆盲板阀安装尺寸

DN D D1 b n-φd L
300 440 395 22 12-φ22 580
350 490 445 24 12-φ22 580
400 540 495 24 16-φ22 680
450 595 550 24 16-φ22 680
500 645 600 24 16-φ22 680
600 755 705 26 20-φ26 680
700 860 810 26 24-φ26 680
800 975 920 26 24-φ30 680
900 1075 1020 26 24-φ30 710
1000 1175 1120 26 28-φ30 710
1100 1275 1220 26 28-φ30 710
1200 1375 1320 26 32-φ30 730
1300 1475 1420 26 32-φ30 830
1400 1575 1520 26 36-φ30 830
1500 1675 1620 26 36-φ30 830
1600 1790 1730 26 40-φ30 830
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要电动推杆盲板阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

电动推杆盲板阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动推杆盲板阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
