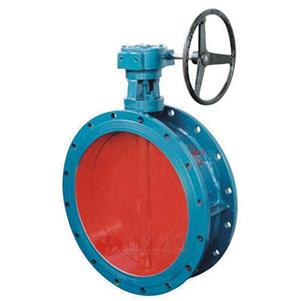

法兰式通风蝶阀图片

法兰式通风蝶阀 型号:D341W

法兰式通风蝶阀用于通风除尘及高温烟气管道系统,作双向启闭与调节流量用。阀门结构简单,性能可靠,可任意方向安装,可以不受介质流向限制。阀门分段轴设计,薄型蝶板,是流阻较小的蝶阀。法兰式安装,安装方便,结构尺寸短,重量轻.节省安装空间。

法兰式通风蝶阀性能规范

型号 D341W-1/2.5/6C D341W-1/2.5/6P D341W-1/2.5/6R
适用介质 空气、烟气、含尘气体等 高温烟气、含尘气体等 腐蚀性烟气、含尘气体等
适用温度 ≤400℃ ≤650℃ ≤350℃
泄漏量 1%

法兰式通风蝶阀零部件材质

零件名称 阀体 蝶板 阀杆 填料
材料 Q235A、304、316、310 Q235A、304、316、310 2Cr13、不锈钢 柔性石墨

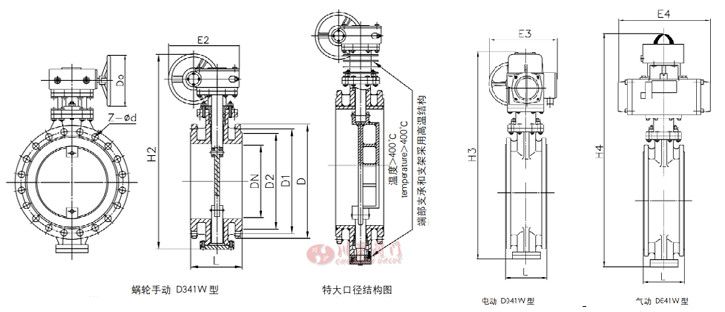

法兰式通风蝶阀结构图

法兰式通风蝶阀结构图

法兰式通风蝶阀安装尺寸

DN L D D1 D2 Z-d 蜗轮 D341W型 电动D941W型 气动 D641W型
D0 E2 H2 E3 H3 E4 H4
50 108 140 110 88 4-14 150 193 435 125 490 180 443
65 112 160 130 108 4-14 150 193 440 125 515 180 467
80 114 190 150 124 4-18 150 193 475 125 525 245 510
100 127 210 170 144 4-18 150 193 495 125 560 245 540
125 140 240 200 174 8-18 150 193 535 245 760 245 587
150 140 265 225 199 8-18 150 193 645 245 765 350 685
200 140 320 280 254 8-18 220 330 710 245 900 350 775
250 140 375 335 309 12-18 220 330 785 313 990 350 855
300 170 440 395 363 12-22 280 350 950 313 1015 600 1000
350 170 490 445 413 12-22 280 350 1080 313 1110 600 1035
400 190 540 495 463 16-22 320 496 1170 313 1280 600 1105
450 190 595 550 518 16-22 320 496 1240 439 1330 750 1160
500 190 645 600 568 20-22 320 496 1375 439 1460 750 1270
600 210 755 705 667 20-26 320 496 1590 556 1950 750 1490
700 210 860 810 772 24-26 400 686 1630 556 2050 750 1720
800 210 975 920 678 24-30 400 686 2060 730 2280 750 1950
900 250 1075 1020 978 24-30 400 686 2180 730 2390 1060 2130
1000 250 1175 1120 1078 28-30 400 686 2380 730 2570 1060 2360
1200 250 1375 1320 1295 32-30 400 686 2650 730 2890 1360 2610
1400 300 1575 1520 1510 36-30 500 850 3160 890 3150 1380 2920
1600 300 1790 1730 1710 40-30 500 650 3320 890 3390 2840 3360
1800 300 1990 1930 1918 44-30 500 850 3410 890 3620 2640 3490
2000 300 2190 2130 2125 48-30 500 850 3620 890 3810 3300 3760
2200 350 2405 2340 2295 52-33 500 850 3850 890 4070
2400 350 2605 2540 2495 56-33 500 850 4070 890 4220
2600 350 2005 2740 2695 60-33 500 850 4300 890 4490
2800 400 3030 2960 2910 64-3$ 500 916 4510 1090 5250
3000 400 3230 3160 3110 68-36 600 966 4730 1090 5460
3200 450 3430 3360 331O 72-36 600 966 4980 1090 5710
3400 450 3630 3560 3510 76-36 600 966 5270 1090 6150
3600 450 5840 3770 3720 80-36 600 966 5520 1090 6630
3800 450 4050 3970 3920 80-39 800 1130 6560 1180 7850
4000 500 4245 4170 4120 84-39 800 1130 7100 1180 8180
4500 500 4650 4750 4660 92-48 800 1130 7830 1450 8920
5000 500 5350 5250 5160 96-48 900 1180 8520 1450 9630
5500 500 5850 5750 5660 100-48 900 1180 9650 1450 10720
6000 600 6400 6250 6180 108-56 900 1180 10550 1820 11580
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要法兰式通风蝶阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

法兰式通风蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

法兰式通风蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
