上海川沪阀门有限公司

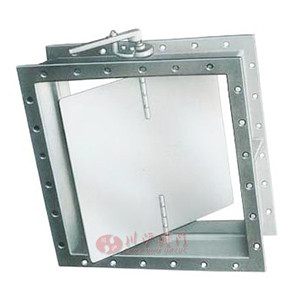

矩形通风蝶阀图片

矩形通风蝶阀 型号:FD41W

矩形通风蝶阀用于空调、通风除尘及烟气的矩形管道系统,作调节流量用。阀门手柄操作,可任意锁定启闭位置,结构简单,性能可靠。在满足操作空间的条件下安装位置不受限制。

矩形通风蝶阀性能规范

型号 FD41W
适用介质 空气、烟气、含尘气体等
适用温度 ≤350℃

矩形通风蝶阀零部件材质

零件名称 阀体 蝶板 阀杆 填料
材料 Q235A、304、316、310 Q235A、304、316、310 2Cr13、不锈钢 柔性石墨

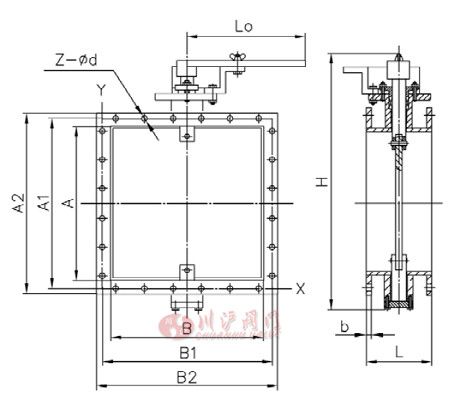

矩形通风蝶阀结构图

矩形通风蝶阀结构图

矩形通风蝶阀安装尺寸

规格 法兰尺寸 连接螺孔 外形尺寸
AXB A1XB1 A2XB2 b X向-孔数 Y向-孔数 Z-d L Lo H
120X120 155X155 180X180 6 2X2 2X2 8-10 120 350 260
160X120 195X155 220X180 6 2X2 3X2 10-10 120 350 300
160X160 195X195 220X220 6 3X2 3X2 12-10 120 350 300
200X160 235X195 260X220 8 3X2 4X2 14-10 120 350 340
200X200 235X235 260X260 8 4X2 4X2 16-10 120 350 340
250X160 290X200 320X230 8 3X2 4X2 14-10 140 450 390
250X200 290X240 320X270 8 4X2 4X2 16-10 140 450 390
250X250 290X290 320X320 8 4X2 4X2 16-10 140 450 390
320X160 360X200 390X230 8 3X2 5X2 16-10 140 450 467
320X200 360X240 390X270 8 4X2 5X2 18-10 140 450 467
320X320 360X360 390X390 8 5X2 5X2 20-10 140 450 467
400X200 440X240 470X270 8 4X2 6X2 20-12 140 450 548
400X250 440X290 470X320 8 4X2 6X2 20-12 140 450 548
400X400 440X440 470X470 8 6X2 6X2 24-12 140 450 548
500X250 540X290 570X320 8 4X2 7X2 22-12 140 450 646
500X320 540X360 570X390 8 5X2 7X2 24-12 140 450 646
500X500 540X540 570X570 8 7X2 7X2 28-12 140 450 646
630X320 680X370 710X400 10 5X2 8X2 26-12 160 600 775
630X400 680X450 710X480 10 6X2 8X2 28-12 160 600 775
630X630 680X680 710X710 10 8X2 8X2 32-12 160 600 775
800X400 850X450 880X480 12 6X2 10X2 32-14 160 600 960
800X500 850X550 880X580 12 7X2 10X2 34-14 160 600 960
800X630 850X680 880X710 12 8X2 10X2 36-14 160 600 960
800X800 850X850 880X880 12 10X2 10X2 40-14 160 600 960
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要矩形通风蝶阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

矩形通风蝶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

矩形通风蝶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
