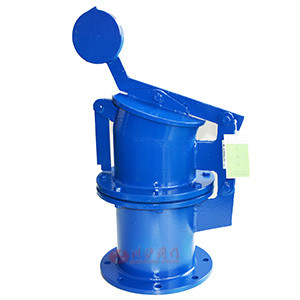

泄爆阀图片

泄爆阀 型号:XB-42/XB-61

XB-42和XB-61泄爆阀由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间,与阀体用螺栓连接。系统超压时,爆破膜破裂,瞬间泄压,阀盖弹起后在重力作用下复位。本泄爆阀在更换爆破膜时需垂直向上掀起阀体及夹持器。 爆破膜由用户根据工艺特性自备.主要适用于建材、冶金、石油、化工等行业部门。

泄爆阀性能规范

型号 XB-61型、XB-42型
适用于爆破计算压力(绝)MPa 0.1
强度试验压力MPa 1.5
强度试验压力MPa ≤350
适用介质 压缩易爆气体

泄爆阀零部件材质

零件名称 阀体 连接体 杠杆 阀盖 密封圈 膜片
材料 碳钢、不锈钢 碳钢、不锈钢 碳钢、不锈钢 碳钢、不锈钢 橡胶 合金铝

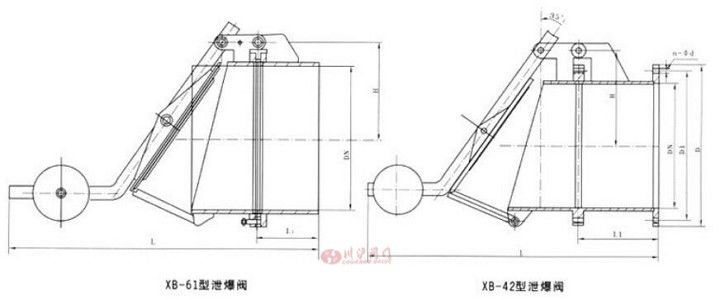

泄爆阀结构图

泄爆阀结构图

泄爆阀安装尺寸

DN D n-d D1 b L L1 H 重量KG
300 440 12-22 395 16 880 250 250 52
350 490 12-22 445 16 907 250 275 69
400 540 l6-22 495 16 1010 250 300 77
450 595 16-22 550 16 1060 252 325 83
500 645 20-22 600 20 1180 300 370 112
600 755 20-26 705 20 1280 300 120 152
700 8G0 Z4-4>26 810 20 1390 .too •170 193
800 975 24-30 920 20 1480 300 520 163
900 1075 24-30 1020 20 1590 350 600 335
1000 1175 28-30 1120 20 1680 350 650 375
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要泄爆阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

泄爆阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

泄爆阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
