YJ卸料阀图片

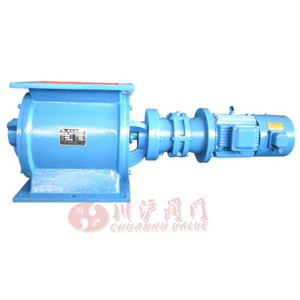

YJ卸料阀 型号:YJ-HX

YJ卸料阀主要由三相交流电机、减速机和卸料装置组成,是国内先进的电动卸料装置。H型的轴承和减速机都为外置式,故避免常见的粉尘挤死轴承导致损坏电机现象。可广泛适用于化工、水泥、制药、钢铁、粮食等各部门的物料输送。

YJ卸料阀结构及用途

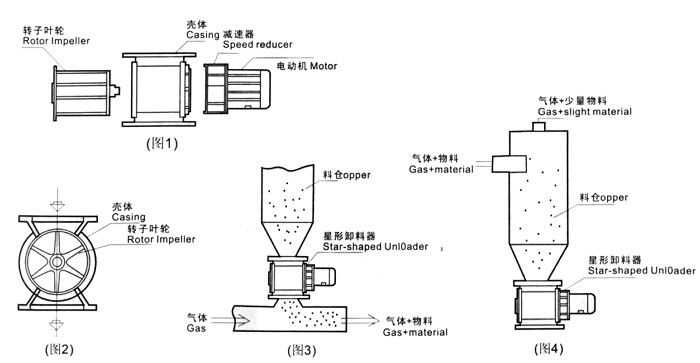

YJ星形卸料装置又称卸料器、卸灰阀、卸料阀,叶轮给料机,锁气阀,通常星形卸料的结构(如图1所示)是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。
当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而在下部卸出,因此星形卸料器可以定量而连续地卸料(如图2所示)。
星形卸料器常用在气力输出系统中(如图3所示),对于压力输出系统或负压输出系统,星形卸料器可以均匀,连续地向输料管供料,以保证气力输出管内的气、固体比较稳定,从而使气力输送能正常工作,同时又能将卸料器的上、下部气压隔断而起到锁气作用。因此,星形卸料器是气力输送系统中常用的重要部件。
YJ星形卸料器可以用在收集物料系统中,作为料仓的卸料装置(如图4所示)。星形卸料器是目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料,深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等行业的工程项目择优选用。

YJ卸料阀

YJ卸料阀结构图

YJ卸料阀结构图

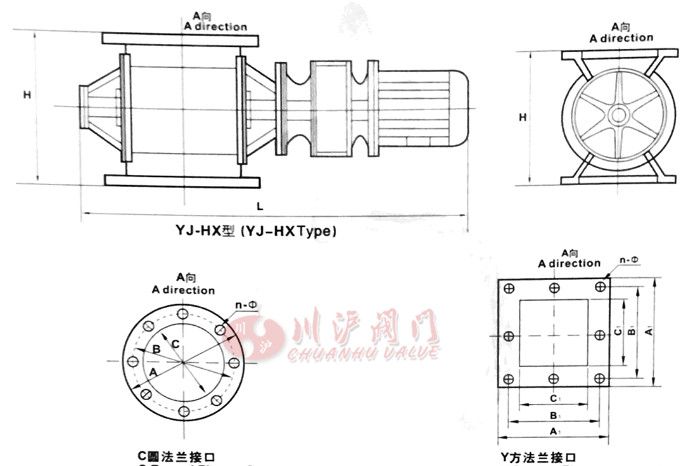

YJ卸料阀安装尺寸

型号 每转体积 转速 卸料能力 电机型号功率KW 重量KG 工作温度℃ 安装尺寸mm
A B C A1 B1 C1 H L 孔直径
2型 2立升/转 24 2 Y801-4/0.55 75   240 200 150 240 200 150 240 850 8-11
4型 4立升/转 5 105   280 240 180 270 230 180 280 900
6型 6立升/转 7 110   300 260 200 290 250 200 300 930
8型 8立升/转 9 Y802-4/0.75 125   320 280 220 310 270 220 320 950
10型 10立升/转 12 Y90S-4/1.1 135   340 300 240 330 290 240 340 1000 8-13
12型 12立升/转 14 140   360 320 260 350 310 260 360 1030 8-17
14型 14立升/转 16 160   380 340 280 370 330 280 380 1050
16型 16立升/转 18 180   400 360 300 400 350 300 400 1080
18型 18立升/转 21 Y90L-4/1.5 195   420 380 320 420 370 320 420 1100
20型 20立升/转 23 210   440
< 280
400 340 440 390 340 440 1150
26型 30立升/转 35 Y100L1-4/2.2 310   500 460 400 510 450 400 520 1300 12-17
30型 40立升/转 33 63 380   560 500 440 550 495 440 570 1350
40型 70立升/转 110 Y100L2-4/3 500   640 570 500 620 558 500 620 1500
50型 100立升/转 158 570   680 615 540 680 615 540 650 1600
60型 140立升/转 222 Y112M-4/4 700   720 680 600 720 680 600 750 1800 16-20
70型 180立升/转 285 Y132S-4/5.5 950   900 810 700 900 810 700 1000 1950
75型 220立升/转 350 1200   950 860 750 950 860 750 1050 2000
80型 280立升/转 444 Y132M-4/7.5 1450   1000 920 800 1000 920 800 1100 2040
90型 350 立升/转 554 1750   1100 1020 900 1100 1020 900 1200 2150
100型 420立升/转 665 1900   1200 1120 1000 1200 1120 1000 1300 2250
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要YJ卸料阀产品详细样本。
