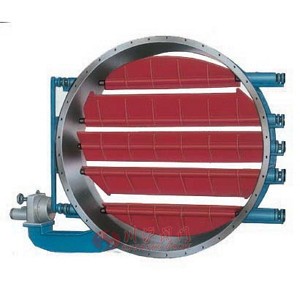

电动圆形百叶阀图片

电动圆形百叶阀 型号:D9J41bW

电动圆形百叶阀也叫圆形百叶通风蝶阀,是用于通风除尘及烟气的矩形管道系统,作调节流量用。 阀门除适用于矩形管道外,其结构特点、零部件材料、适用范围及执行器技术参数等均与圆形百叶通风蝶阀相同。 阀门采用百叶多轴体结构,流体均匀,驱动力矩小,动作灵敏,性能可靠。

电动圆形百叶阀性能规范

型号 D9J41bW
适用介质 空气、烟气、粉尘
泄漏量 ≤3%
介质流速 ≤25m/s

电动圆形百叶阀零部件材质

零件名称 阀体 百叶蝶板 阀杆 填料
材料 碳钢、Q235A 碳钢、Q235A 不锈钢、2Cr13 柔性石墨

电动圆形百叶阀结构图

电动圆形百叶阀结构图

电动圆形百叶阀安装尺寸

DN L D D1 b Z-d H H1 电动执行器
Electric
actuator
360 180 416 394 8 12-12 840 600 DKJ-310
400 180 500 450 8 12-12 922 652
500 220 600 555 8 20-18 1150 820
600 220 700 655 10 20-18 1250 870
700 240 800 755 10 20-18 1340 920
800 240 930 870 10 24-23 1632 1112 DKJ-410
900 260 1040 970 12 24-23 1720 1162
1000 260 1140 1070 12 28-23 1840 1220
1120 280 1250 1190 12 28-23 2110 1430 DKJ-510
1250 280 1380 1320 14 32-23 2240 1495
1400 300 1530 1470 14 36-23 2370 1570
1500 300 1630 1570 14 40-23 2480 1620 DKJ-610A
1600 320 1730 1670 14 40-23 2660 1745
1800 340 1930 1870 16 44-23 2860 1845
2000 360 2130 2070 16 48-23 3060 1945
2200 445 2335 2292 18 48-23 3220 2030 DKJ-610
2240 380 2370 2310 18 48-23 3330 2095
2500 420 2630 2570 18 52-23 3590 2225
2800 440 2930 2870 18 60-23 3890 2375
3000 460 3130 3070 18 60-23 4090 2475
由于产品改进技术创新参数可能有一定变化,公司不另行通知,咨询和索要电动圆形百叶阀产品详细样本。
  • 电动烟气蝶阀
  • 冶金阀门
    电动烟气蝶阀(阀体材质碳钢、法兰连接、配多回转型电动执行器、可用作开关或调节)
  • 电动百叶阀
  • 电动百叶阀
    电动百叶阀(阀体材质碳钢、百叶式、法兰连接、配电动执行器、可做开关和调节流量)
  • 盲板阀
  • 冶金阀门
    盲板阀(阀体材质碳钢、法兰连接、用于工矿企业、市政、环保等行业的气体介质系统中)
  • 泄爆阀
  • 冶金阀门
    泄爆阀(阀体材质碳钢、法兰连接、带泄爆片、适用介质压缩易爆气体)
冶金阀门说明书 下载

电动圆形百叶阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动圆形百叶阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
