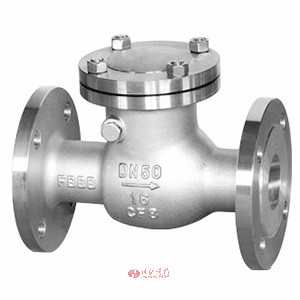

旋启式法兰止回阀图片

旋启式法兰止回阀 型号：H44W/H44H

旋启式法兰止回阀，连接方式法兰式，止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

使用范围
旋启式法兰止回阀适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

旋启式法兰止回阀 技术参数

型号 H44H-16C~250 H44W-16P~250
工作压力（MPa） 1.6~25
适用温度（℃） ≤425 ≤550
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖、阀瓣 碳素钢 铬镍钛不锈钢
密封面 碳钢堆焊铁基合金 本体密封

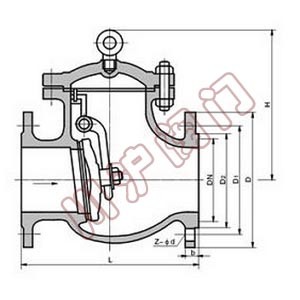

旋启式法兰止回阀 结构图

旋启式法兰止回阀结构图

旋启式法兰止回阀 外形尺寸

公称通径 DN 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H
H44H-16C 、H44W-16C 、H44W-16P 、H44W-16R 、H44W-16I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
H44H-25、H44W-25、 H44W-25P 、H44W-25R 、H44W-25I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 110 85 16 4-18 115
50 230 160 125 100 20 4-18 160
65 290 180 145 120 22 8-18 175
80 310 195 160 135 22 8-18 185
100 350 230 190 160 24 8-23 220
125 400 270 220 188 28 8-25 248
150 480 300 250 218 30 8-25 276
200 550 360 310 278 34 12-25 350
250 650 425 370 332 36 12-30 410
300 750 485 430 390 40 16-30 430
350 850 550 490 448 44 16-34 518
400 950 610 550 505 48 16-34 560
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要旋启式法兰止回阀产品详细样本。
