旋启式内螺纹止回阀

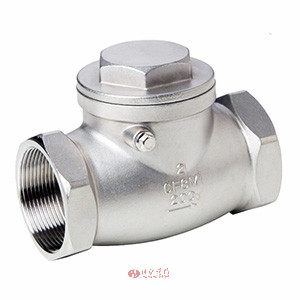

旋启式内螺纹止回阀图片

旋启式内螺纹止回阀 型号：H14W/H14H

旋启式内螺纹止回阀，连接方式内螺纹式，止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

使用范围
旋启式内螺纹止回阀适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

旋启式内螺纹止回阀 技术参数

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 摇杆插销 不锈钢316/304
4 阀瓣 不锈钢CF8M/CF8
5 螺塞 不锈钢316/304
6 螺塞垫片 聚四氟乙烯PTFE

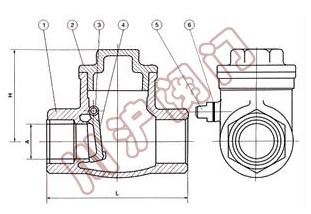

旋启式内螺纹止回阀 结构图

旋启式内螺纹止回阀结构图

旋启式内螺纹止回阀 外形尺寸

SIZE 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″
A 15 20 25 32 40 50 65 -
H 42 51 60 67 75 81 93 104
L 65 80 90 105 120 140 180 200
由于产品改进技术创新参数可能有一定变化，公司不另行通知，请联系我司和索要旋启式内螺纹止回阀产品详细样本。

旋启式内螺纹止回阀 订货流程

  • 客户来电咨询：021-5186 3046
  • 客户采购清单传真至：021-5186 3049
  • 收到客户采购清单，为客户提供阀门型号选型与报价单

旋启式内螺纹止回阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求（可以根据客户要求配置）
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
