阀体材质 | WCB、304不锈钢、316不锈钢 |
---|---|
公称通径 | DN15-100mm |
压力范围 | PN1.6MPa、2.5MPa、4.0MPa、6.3MPa Class150,300 |
作用形式 | 减压用阀后压力调节(B型)和泄压用阀前压力调节(K型) |
适用介质 | 氮气、压缩空气、天然气等 |
执行机构 | 膜片式、波纹管式 |
行业应用 | 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等 |

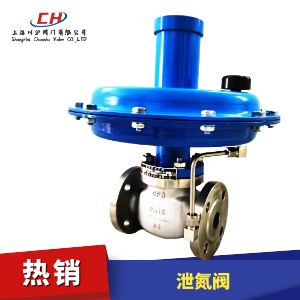

泄氮阀(自力式微压调节阀)是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。自力式微压调节阀主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件,用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节,用于各种油品、化学品、液体储罐气封。
阀门特点
1、调节弹簧设计在薄膜执行机构上方,利于现场调试。
2、无填料,阀杆上、下活动是不存在摩擦,上密封绝对可靠。
3、执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来。
4、平衡型结构,不受阀前压力影响
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
允许压差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
PN40 | 2.0 | |||||||||||
阀盖形式 | 标准型 (整体式) | |||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
压力分段范围 (KPa) |
0.5~6 5~10 9~15 12~19 18~25 22~30 28~35 32~40 38~50 48~60 58~72 70~100 |
|||||||||||
保证调压阀正常工作的小压差P | ≥0.01(MPa) | |||||||||||
工作温度 | ≤80℃ | |||||||||||
适合介质 | 气体、蒸汽、低粘度液体 | |||||||||||
阀芯形式 | 单座、套筒型阀芯 | |||||||||||
流量特性 | 直线性 |
零件名称 | 零件材料 | |||
---|---|---|---|---|
阀体(代号) | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
阀座 | 304 | 304 | 316 | 316L |
垫芯 | 304 | 304 | 316 | 316L |
阀盖 | Q235 | 304 | 316 | 316L |
阀杆 | 304 | 304 | 316 | 316L |
下膜盖 | Q235 | |||
膜片 | EPDM或FKM夹纤维 | |||
上膜盖 | Q235 | |||
压盖 | Q235 | |||
螺纹盖 | Q235 |
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
导压管接口螺纹 | M16×1.5 | |||||||
重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |
