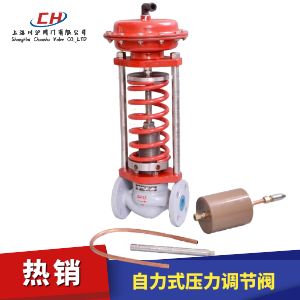

自力式压力调节阀图片
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN15-300mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa Class150,300,600
作用形式 减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)
适用介质 水、蒸汽、石油、天然气等
执行机构 膜片式、活塞式
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

自力式压力调节阀 型号:ZZYP

自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的自控阀门。自力式压力调节阀特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。采用快开流量特征,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体、液体及蒸汽介质减压、稳压(控制阀后),或泄压、稳压(控制阀前)的自动控制。

阀门选型
自力式压力调节阀在控制介质中,如果介质温度超过200℃以上,需要增加冷凝器。

自力式压力调节阀 技术参数

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系数Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允许压差
(Mpa)
PN16 1.6 1.5 1.2 1,0
PN40 2.0
阀盖形式 标准型-17~+300℃、高温型+300℃~+450℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座、套筒型阀芯
流量特性 线性

自力式压力调节阀 被控介质温度

公称通径 15~125mm 150~250mm
密封型式 硬密封 ≤150℃ ≤140℃
冷却罐≤200℃ 冷却罐和加长件≤200℃
冷却罐和散热片≤350℃ ※ 冷却罐和加长件≤300℃ ※
软密封 ≤150℃

自力式压力调节阀 零部件参数

材料代号 C(WCB) P(304) R(316)

主要

零件

阀体 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座 1Cr18Ni9Ti(304) 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
膜盖 A3、A4钢涂四氟乙烯
填料 聚四氟乙烯、柔性石墨
弹簧 60Si2Mn
导向套 HPb59-1

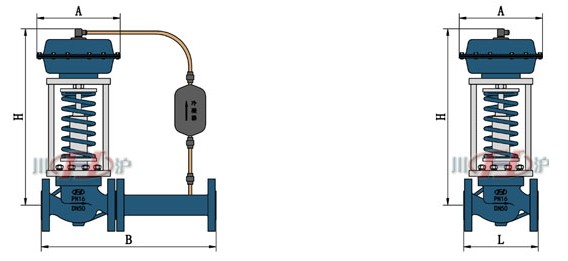

自力式压力调节阀 结构图

自力式压力调节阀结构图

自力式压力调节阀 外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200
法兰端间距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850







(KPa)

15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
200-500 H 455 500 520 690 760 800 870 880 900 950
A 230
120-300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 980 950 1000 1100 1200
A 85 96
大约重量(Kg) 26 37 42 72 90 114 130 144 180 200 250
导压管接口螺纹 M16X1.5
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要自力式压力调节阀产品详细样本。
