上海川沪阀门有限公司
电动塑料球阀
阀体材质 UPVC、RPP、CPVC、PVDF
公称通径 DN15~100mm
压力范围 PN1.0MPa、1.6MPa
适用温度 (-20~80℃)
适用介质 纯水、污水、腐蚀性介质等
执行机构 普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

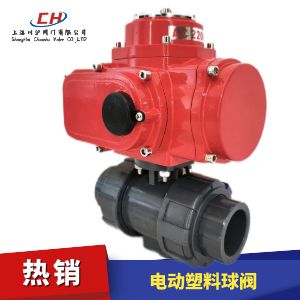

电动塑料球阀 型号:CHQ911S

电动塑料球阀采用双由令、法兰连接。具有结构紧凑、耐磨损、容易拆卸、方便维修等优点,阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。

电动执行机构选型
电动塑料球阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动塑料球阀 技术参数

公称通径DN(mm) 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.0-1.6MPa
连接方式 法兰、螺纹、由令
阀体结构 一体、三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 PTFE
适用温度 0~+60℃
适用介质 PVC兼容的食品工业化学溶剂
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位(开关两位控制)、智能调节(4~20mA模拟量信号控制)

电动塑料球阀 结构图

电动塑料球阀 结构图

电动塑料球阀 外形尺寸

通径DN L H A 公称压力MPa
15 112 151.6 161 1.0
20 132 157.7 161 1.0
25 144 162 161 1.0
32 167 197.7 161 1.0
40 172 210.5 161 1.0
50 206 225.3 161 1.0
65 273 278.2 161 1.0
80 303 307.7 161 1.0
100 333 362.0 188 1.0
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动塑料球阀产品详细样本。
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、低平台、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、高平台球阀、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质碳钢、高平台球阀、法兰连接、配防爆型电动执行器、开关型带无源触点反馈)
  • 电动球阀
  • 电动球阀
    电动球阀(材质不锈钢、高平台球阀、法兰连接、配AC220V或DC24V电动执行器)
  • 电动球阀
  • 电动球阀
    电动球阀(材质不锈钢、法兰连接、配防爆型电动执行器、开关型带无源触点反馈)
  • 电动塑料球阀
  • 电动球阀
    电动塑料球阀(材质UPVC、双由令连接、配AC220V或DC24V电动执行器、开关型)
  • 电动内螺纹球阀
  • 电动球阀
    电动内螺纹球阀(材质不锈钢、内螺纹连接、三片式球阀、高平台连接、配开关型电动执行器)
  • 电动内螺纹球阀
  • 电动球阀
    电动内螺纹球阀(材质不锈钢、内螺纹连接、三片式球阀、高平台连接、配开关型电动执行器)
  • 电动真空球阀
  • 电动球阀
    电动真空球阀(材质不锈钢、活套法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动卫生级球阀
  • 电动球阀
    电动卫生级球阀(材质不锈钢、卡箍连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通卫生级球阀
  • 电动球阀
    电动三通卫生级球阀(材质不锈钢、卡箍连接、配开关型电动执行器、带无源触点反馈)
  • 电动V型球阀
  • 电动球阀
    电动V型球阀(材质碳钢、V型球阀、配开关型电动执行器、带无源触点反馈)
  • 电动V型调节球阀
  • 电动球阀
    电动V型调节球阀(材质不锈钢、V型球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动超薄球阀
  • 电动球阀
    电动超薄球阀(材质不锈钢、对夹式、配开关型电动执行器、带无源触点反馈)
  • 电动超薄球阀
  • 电动球阀
    电动超薄球阀(材质不锈钢、对夹式、配防爆型开关型电动执行器、带无源触点反馈)
  • 电动衬氟球阀
  • 电动球阀
    电动衬氟球阀(材质碳钢衬氟、法兰连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动衬氟球阀
  • 电动球阀
    电动衬氟球阀(材质不锈钢衬氟、法兰连接、配防爆开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质不锈钢、外螺纹连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质不锈钢、内螺纹连接、配调节型电动执行器、输入输出信号4-20mA)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质碳钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质不锈钢、法兰连接、配开关型电动执行器、带无源触点反馈)
  • 电动三通球阀
  • 电动球阀
    电动三通球阀(材质碳钢、法兰连接、配防爆调节型电动执行器、输入输出信号4-20mA)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质不锈钢、三段式球阀、配开关型电动执行器、带无源触点反馈)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质不锈钢、三段式球阀、配对法兰、配开关型电动执行器、带无源触点反馈)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质锻钢、两段式球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动高压球阀
  • 电动球阀
    电动高压球阀(材质不锈钢、三段式球阀、配调节型电动执行器、输入输出信号4-20mA)
  • 电动调节球阀
  • 电动球阀
    电动调节球阀(材质不锈钢、高平台球阀、配智能型调节型电动执行器、带遥控器)
  • 电动调节球阀
  • 电动球阀
    电动调节球阀(材质碳钢、法兰连接、配调节型电动执行器、输入输出信号4-20mA)

电动塑料球阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

电动塑料球阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 大、正常、小流量
  • 使用温度
  • 有无特殊要求
