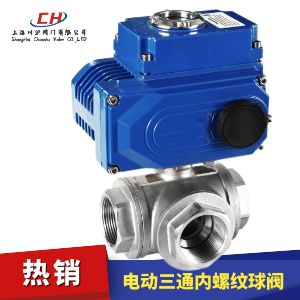

电动三通内螺纹球阀
阀体材质 WCB、304不锈钢、316不锈钢
公称通径 DN10~50mm
压力范围 PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、对位聚苯PPL密封(-40~300℃)
适用介质 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
执行机构 普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动三通内螺纹球阀 型号:CHQ914F/CHQ915F

电动三通内螺纹球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

电动执行机构选型
电动三通内螺纹球阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动三通内螺纹球阀 零部件参数

连接方式 内螺纹连接 对焊连接
零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2
密封圈、填料 增强聚四氟乙烯、对位聚苯
适用工况 适用介质 水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐
蚀介质
水、蒸汽
、油品等
硝酸等腐
蚀性介质
醋酸等腐蚀介质
适用温度 -29~180°C(增强聚四氟乙烯)、-29~300°C(对位聚苯)

电动三通内螺纹球阀 技术参数

公称通径DN(mm) 10 15 20 25 32 40 50
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三段式分体式阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1
配置执行机构 可配HQ、CH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

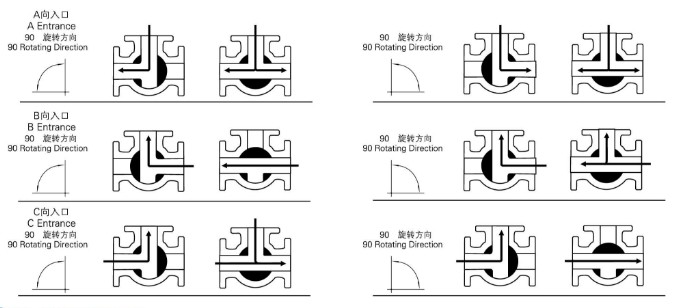

电动三通内螺纹球阀 T型 介质流向示意图

电动三通内螺纹球阀 结构图

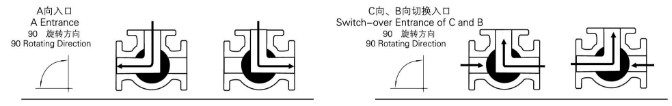

电动三通内螺纹球阀 L型 介质流向示意图

电动三通内螺纹球阀 结构图

电动三通内螺纹球阀 结构图

电动三通内螺纹球阀 结构图

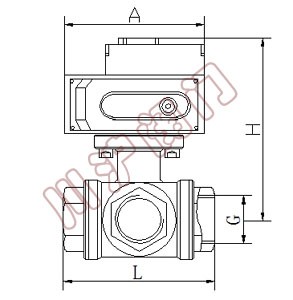

电动三通内螺纹球阀 外形尺寸

通径DN 英寸" 连接尺寸
mm inch (G) L L1 H(配HQ) H(配CH) A(配HQ) A(配CH)
10 3/8 60 30 260 130 265 161
15 1/2 72 36 265 130 265 161
20 3/4 85 42 280 135 265 161
25 1 91 46 290 139 265 161
32 11/4 110 55 310 158 265 197
40 11/2 122 61 340 165 265 197
50 2 145 72 360 202 265 197
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动三通内螺纹球阀产品详细样本。
