上海川沪阀门有限公司

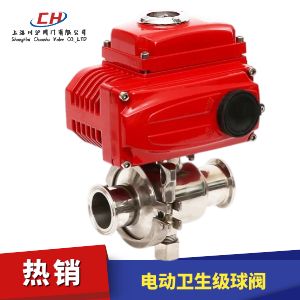

电动卫生级球阀
阀体材质 304不锈钢、316不锈钢
公称通径 Ø12.7~133mm
压力范围 1.0Mpa、1.6Mpa
密封形式 PTFE密封(-10~150℃)
适用介质 纯水、啤酒、饮料、药剂等
执行机构 普通型、防爆型(ExdII BT4、CT6)、智能型(带现场操作)
行业应用 应用于 医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业等

电动卫生级球阀 型号:CHQ981F/CHQ981PPL

电动卫生级球阀流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。电动快装球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

电动执行机构选型
电动卫生级球阀配开关型电动执行机构(电压AC220、AC380、AC110、DC24等)和调节型电动执行机构(控制信号4-20mA电流信号或1-5V或0-10V电压信号等)。选配防爆型电动执行机构,标配防爆等级ExdII BT4(定做其他防爆等级电动执行机构)。

电动卫生级球阀 技术参数

公称通径 15~102mm
公称压力 PN1.0MPa
阀轴材质 不锈钢
阀体材质 304/316/316L不锈钢
球体材质 304/316/316L不锈钢
阀座密封 PTFE
温   度 PTFE≤180℃
结构型式 快装式、焊接式、螺纹式
适用介质 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
特   点 安全卫生,密封好、使用寿命长

电动卫生级球阀 结构图

电动卫生级球阀 结构图

电动卫生级球阀 外形尺寸

规格 D d H H1 L1 重量KG
c19 50.5 16 210 132 178 3.2
c25 50.5 22 215 132 178 3.3
c32 50.5 29 225 132 178 3.5
c38 50.5 35 235 132 178 3.7
c45 64 42 250 132 178 4.0
c51 64 47 260 132 178 4.3
c57 77 52 275 132 178 4.8
c63 77 58 285 132 178 5
c76 91 72 310 153 210 8.8
c89 106 85 370 170 309 21
c102 119 98 395 185 309 23
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要电动卫生级球阀产品详细样本。
