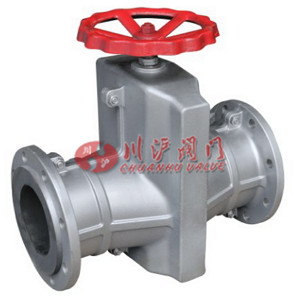

铝合金管夹阀 型号:GJ41X

铝合金管夹阀由阀体、 橡胶管套、 大小阀杆、 压板、 拉杆、 托架、手轮等零件组成。当顺时针转动手轮时, 使大小阀杆同时转动来带动上下压板以压缩橡胶管套从而进行关闭, 反之即行开启。 这样压板在拉杆之间上下往复运动来完成阀门开闭工作。
注意事项:因橡胶管套承受力小, 所以在开闭时, 操作人员旋转手轮时只要感到适量抵触, 均达到开闭极点。 切勿尽力及多人辅助, 奔
用其他工具开闭。
安装与维护: 1)本阀门在管道上任意安装, 没有介质流向限制;2)本阀门维护成本低, 没有需要定期更换的阀座、 密封填料、 名
封圈或伸缩管。 胶管是管夹阀唯一需要更换的零件,一旦更换了胶管, 阀门就像新阀门一样。

铝合金管夹阀 技术参数

阀体 铝合金、铸铁、铸钢
套管 橡胶
压板 铸铁
拉杆 铸铁
托架 球墨铸铁
手轮 铸铁
耐温 ≤80℃
适用介质 矿浆、磨料、干湿型粉尘类

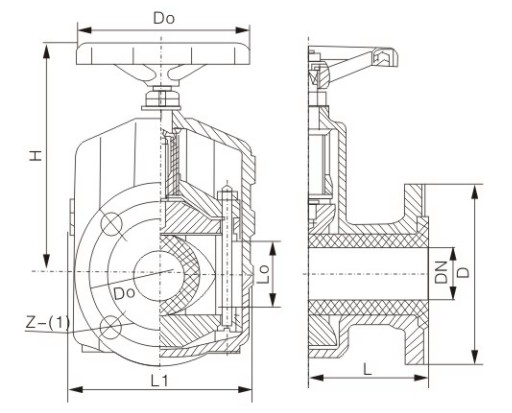

铝合金管夹阀 结构图

铝合金管夹阀结构图

铝合金管夹阀 安装尺寸

公称通径 (DN) 公称压力 (MPa) 工作压力 (MPa) L L1 Lo D D1 Do H z-d> 重量
(kg)
25 0.6 0.6 142 124 31 115 85 120 150 4-14 3
32 160 145 40 *140 100 140 174 4-18 4.5
40 180 157 50 *150 110 140 186 4-18 5.5
50 210 160 60 160 125 160 205 4-18 7.5
65 250 199 74 180 145 160 238 4-18 9.0
80 300 222 88 195 160 200 241 4-18 13.5
100 350 250 106 215 180 240 301 8-18 20
125 430 318 134 245 210 280 360 8-18 27.5
150 500 350 158 280 240 320 405 8-23 43
200 650 446 206 335 295 560 545 8-23 85
250 0.4 0.4 800 516 256 *395 350 560 632 12-23 138
300 950 562 304 *445 400 620 741 12-23 195
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要铝合金管夹阀产品详细样本。
