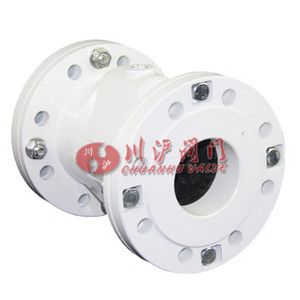

VF型气动管夹阀图片

VF型气动管夹阀 型号:VF

VF型气动管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢
将流体截断。
特点:
1. 无压力损失、 无堵塞、 无泄露, 防水锤冲击 ;2. 特别适用于含颗粒的液-固及气-固二相流。 橡胶管套带有纤维增强结构, 耐磨、 抗疲劳技术参数;3. 阀体: 铸铁DN25~200铸铝DN25~300铸钢DN25~3000法兰联接; 铸铁DN25~300, 316L DN40~200
管套材质及温度范围:
天然橡胶-5~80℃ 、三元乙丙胶-5~ 120℃ 、食品级: 食品级天然橡胶管套
控制介质: 压缩空气或压力水
控制附件: 手动-三通手动阀自动-三通电动阀

VF型气动管夹阀 技术参数

阀体 铝合金、不锈钢
法兰 铝合金、铝内螺纹、铝合金带法兰衬套
衬套 耐磨天然橡胶、食品安全天然橡胶、高温天然橡胶、EPDM、丁晴橡胶、氟橡胶

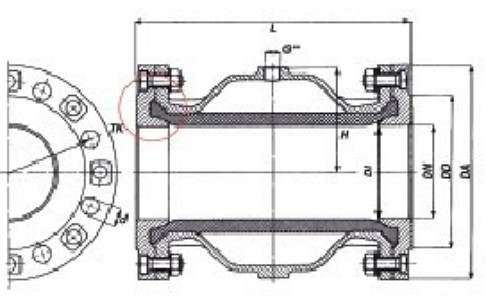

VF型气动管夹阀 结构图

VF型气动管夹阀结构图

VF型气动管夹阀 安装尺寸

DN DI DA DD d(mm) 螺丝 TK L H E 重量 容积 PS 内螺纹 GT
40 40 150 88 18 4 110 155 51 28 2.9 0.2 6 G1-1/2 19
50 50 165 102 18 4 125 183 60 30 3.7 0.3 6 G2 24
65 65 185 122 18 4 145 183 76 28 4.3 0.45 6 G2-1/2 22
80 80 200 138 18 8 160 228 90 31 5.6 0.95 6 G3 22
100 100 220 158 18 8 180 281 107 35 8.4 1.70 6 G4 20
125 118 250 184 18 8 210 350 130 40 12.0 3.5 6 - -
150 145 285 212 22 8 240 420 155 43 17.0 7.00 6 - -
200 190 340 268 22 8 295 560 200 60 35.0 15.5 6 - -
250 250 395 320 22 12 350 610 258 49 84.0 30.00 2 - -
由于产品改进技术创新参数可能有一定变化,公司不另行通知,请联系我司和索要VF型气动管夹阀产品详细样本。
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质碳钢、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铸铁、法兰连接、配精小型电动执行器、调节型、电压AC220V)
  • 电动管夹阀
  • 管夹阀
    电动管夹阀(材质铝合金、法兰连接、配多回转电动执行器、开关型、电压AC380V)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铝合金、法兰连接、一体化设计、重量轻结构紧凑、配电磁阀)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质碳钢、法兰连接、一体化设计、重量轻结构紧凑)
  • 气动管夹阀
  • 管夹阀
    气动管夹阀(阀体材质铸铁、法兰连接、配双作用或单作用气缸、带控制附件)
  • 手动管夹阀
  • 管夹阀
    手动管夹阀(材质铝合金、法兰连接、带手轮、橡胶衬套、可根据现场介质选用)
管夹阀说明书 下载

VF型气动管夹阀 订货流程

  • 客户来电咨询:021-5186 3046
  • 客户采购清单传真至:021-5186 3049
  • 收到客户采购清单,为客户提供阀门型号选型与报价单

VF型气动管夹阀 订货须知

  • 公称通径
  • 公称压力
  • 连接方式
  • 执行机构有无特殊要求(可以根据客户要求配置)
  • 工艺介质及状态
  • 阀前压力、阀后压力
  • 最大、正常、最小流量
  • 使用温度
  • 有无特殊要求
